妙控场景屏 AX150S
产品信息
基本信息
| 参数 | 说明 |
|---|---|
| 中文名称 | 妙控场景屏 AX150S |
| 英文名称 | Panel Hub AX150S |
| 产品型号 | 国内版型号：ZNZKP22LM（PoE 底座版）/ ZNZKP23LM（开关底座版） 海外版型号：MP-K17D（PoE 底座版） |
| 产品类型 | 场景屏/网关/开关（开关底座） |
| 商品条码 |
|
| SKU |
|
| 产品 ID |
|
| SPU | AK216 |
产品参数
基本参数
| 参数 | 说明 |
|---|---|
| 产品尺寸 | 86 x 86 x 43.70 mm |
| 屏幕尺寸 | 3.95寸全面屏，LCD彩屏 |
| 屏幕分辨率 | 480 × 480 |
| 工作温度 | 0℃～40℃ |
| 工作湿度 | 0%～95% RH，无冷凝 |
| DDR | 256MB |
| Flash | 256MB |
| 无线协议 | Wi-Fi IEEE 802.11 a/b/g/n/ac/ax 2.4 GHz / 5 GHz（Wi-Fi 6），Zigbee/Thread IEEE 802.15.4，蓝牙BLE |
| PoE输入（PoE 底座版） | 48V⎓0.27A |
| AC输入（开关底座版） | 100-240V~，50/60Hz |
| 面板供电 | 5V 2A（底座通过排针供电） |
| 传感器 | TOF距离感应传感器、光敏传感器、温湿度传感器 |
| 扬声器 | 蜂鸣器 |
| 看门狗 | 支持 |
| 执行标准 | GB 4943.1-2022 |
| 内含 | 妙控场景屏 AX150S x 1、螺丝 x 2、说明书 x 1 |
主要材质
塑胶外壳，全面屏玻璃盖板（AF防指纹膜），钢片支架。
产品外观
线框图
开关底座：
PoE 底座：
外观特点：
- 国内 86 标准底盒尺寸，全面屏设计。
- 颜色：远山灰、初雪白。
- Logo：Aqara。
- 支持联排安装。
产品概述
Aqara 妙控场景屏 AX150S 是一款专为 B 端客户设计的场景触控面板，搭配 Aqara Studio 平台使用。基于标准 86 底盒安装，可快速替换传统墙壁开关。采用全新物模型方案（非点值方案），支持本地配网无需依赖云端，通过 Studio 逻辑功能块灵活配置屏端设备、场景和待机内容。
产品支持多底座兼容（PoE 网口底座、开关底座），内置 Zigbee 网关功能和温湿度传感器。支持 Zigbee 和 Thread 双协议，具备 Matter Controller、Thread Border Router 功能，可将绑定的 Zigbee 子设备连接至第三方 Matter 生态。支持 2.4GHz 和 5GHz 双频 Wi-Fi 6 无线联网。屏幕上最多支持 12 个页面，支持自定义屏保和壁纸。
以场景应用触控面板为入口，实现设备的联动控制，同时具备未来的软件和硬件的定制拓展性。支持触屏近距离控制和APP远程操作。
销售信息
销售区域
- 中国大陆（4 个 SKU）：PoE 底座+远山灰、PoE 底座+初雪白、开关底座+远山灰、开关底座+初雪白。
- 港澳台/东南亚/中东/非洲（2 个 SKU）：PoE 底座+远山灰、PoE 底座+初雪白。
- 欧盟（2 个 SKU）：欧标 2 路继电器+远山灰、欧标 2 路继电器+初雪白。
销售渠道
B 端专供，方案式销售。
安装说明
安装条件确认
安装位置：传统开关处内嵌墙安装（标准 86 底盒），需要零火线供电。
禁止安装于高湿环境（洗手间、厨房等）。
安装工具：螺丝刀（用于接线端子螺丝）。
配件：安装螺丝 x 2。
安装注意事项
安装前请确认电源总闸已关闭！请在设备断电状态下接线，避免发生电气事故。
PoE 底座版安装
- 关闭供电总电源开关；
- 用螺丝刀松开背面端子螺丝，将火线接入 L 端子，零线接入 N 端子；
- 将网线插入 PoE/LAN 端口；
- 确认接线正确后拧紧端子螺丝；
- 使用提供的螺丝将底座固定到墙壁接线盒上（螺丝扭矩不超过0.7 N*m）；
- 将屏幕面板安装到底座上。
开关底座版安装
- 关闭供电总电源开关；
- 用螺丝刀松开背面端子螺丝，将火线接入L端子，零线接入N端子；
- 确认接线正确后拧紧端子螺丝；
- 使用提供的螺丝将底座固定到墙壁接线盒上（螺丝扭矩不超过0.7 N*m）；
- 将屏幕面板安装到底座上。
参考线色：火线通常为红色，零线通常为蓝色或黑色。
使用说明
快速设置
1. 上电并等待启动
接通电源后，设备自动开机，屏幕正常显示并进入入网（配对）提示页面。
2. 添加到 Aqara Studio
PoE 底座版
PoE 底座版支持通过 Studio 或 Aqara Life 入网：
- Studio 入网（推荐）： 确保 M300 与 AX150S 在同一局域网下。PoE 底座网线连接路由器后，在 Studio Web 页面的 Aqara Hub 中点击"添加设备"，发现设备后导入并添加，详情请参考 Aqara Hub 接入。
- Aqara Life 入网： 打开 Aqara Life APP -> 点击“登录”页面底部的“Studio 模式” -> 添加新的 Studio（手动输入IP地址或域名）-> 登录 Studio -> 按引导完成设备添加。
开关底座版
开关底座版支持通过 Aqara Life 入网：
- 打开 Aqara Life APP -> 点击"登录“页面底部的"Studio 模式” -> 添加新的 Studio -> 登录 -> 按引导完成设备添加。

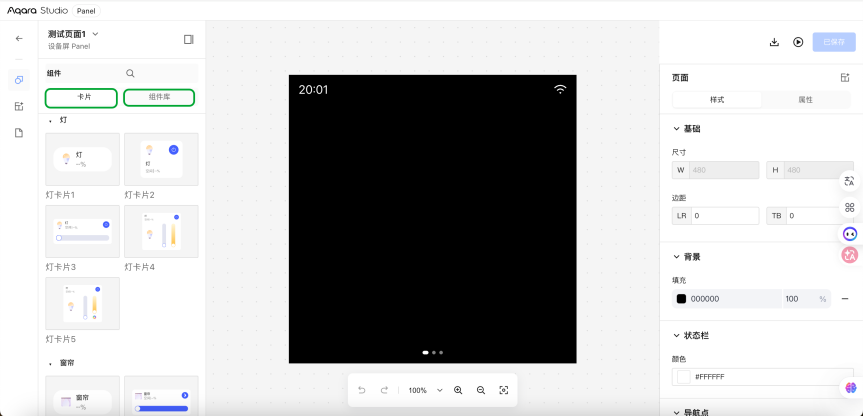

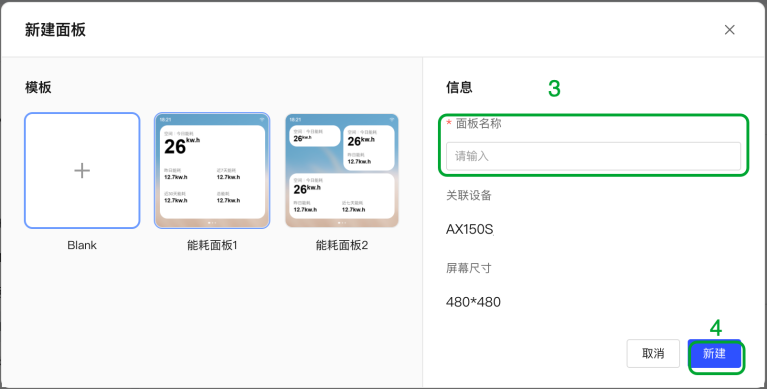

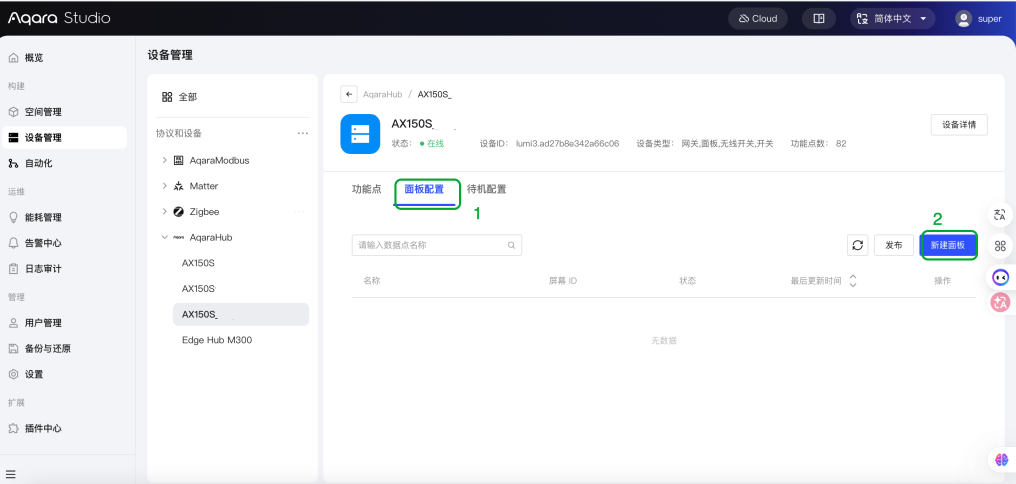

3. 从 Studio 配置屏端内容
设备入网后，通过 Studio Web 页面配置设备卡片、场景、待机画面等内容，点击"发布"后屏上显示对应画面。
使用前请将妙控场景屏 AX150S、智慧边端 M300 和 Aqara Studio 升级至最新版本。
产品功能
产品功能说明
连接子设备数量
| 子设备类型 | 推荐连接数量 |
|---|---|
| Zigbee | 40 个 |
| Thread | 40 个 |
在此数量内，经过 Aqara 实验室测试，能够保证良好的自动化成功率。
屏幕与交互
- 3.95 寸全面屏，480 x 480 分辨率，LCD 彩屏，多点触摸。
- TOF 距离感应传感器：靠近自动亮屏。
- 光敏传感器：黑暗环境自动熄屏。
- 温湿度传感器：屏端实时显示环境温湿度。
- 最多支持 12 个页面。
- 手势操作：首页上滑翻页、下拉控制中心/消息中心、左右切换看板。

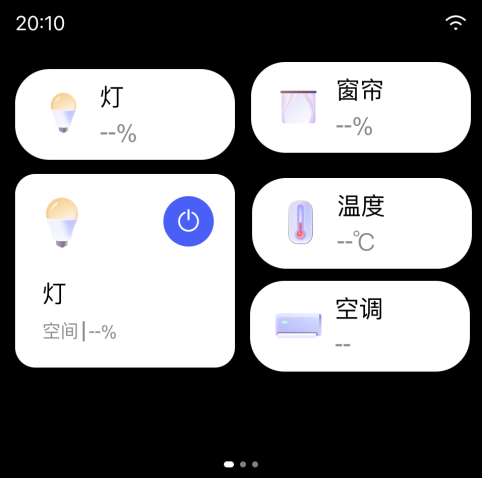

卡片与组件

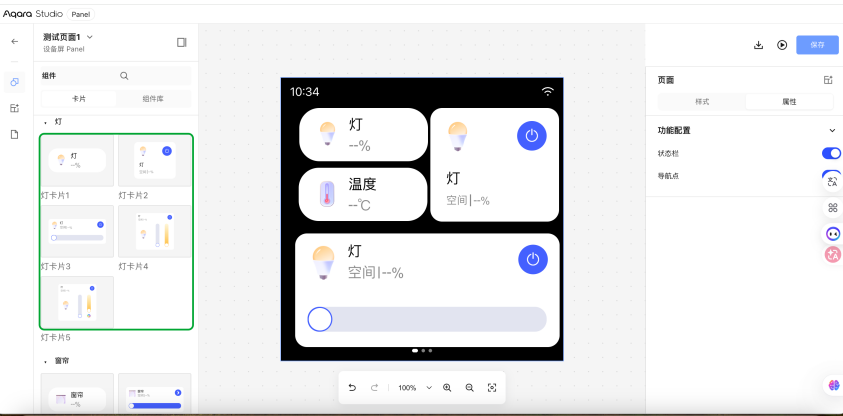

- 支持设备卡片拖动和组件库自由组合。
- 已支持卡片类型：灯、开合帘、温湿度、空调、开关、能耗、场景。
- 后续优先支持：插座、卷帘。
- 可任意给卡片赋予属性，发布后屏上显示。

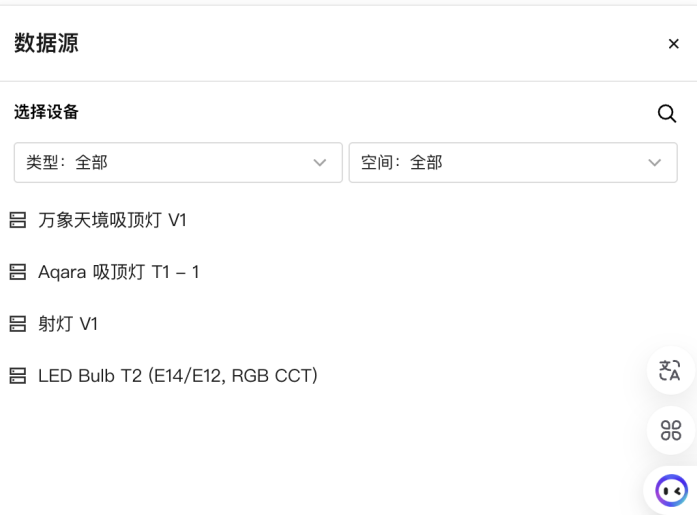

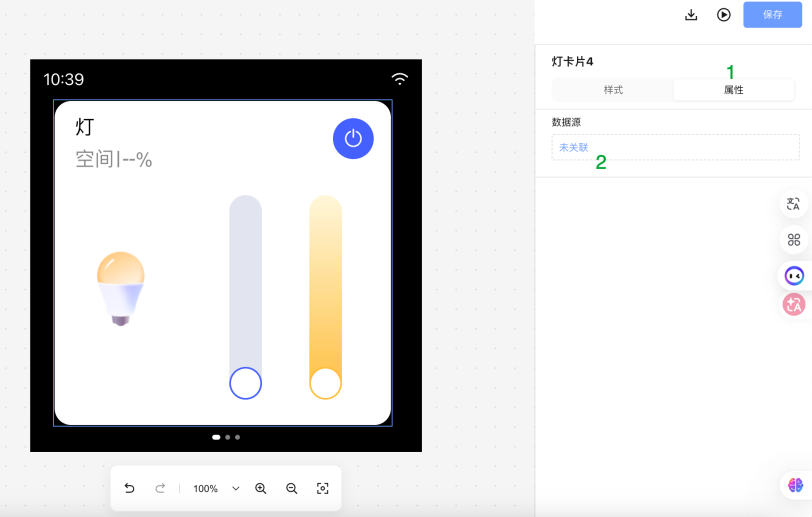

可任意给卡片赋予属性：

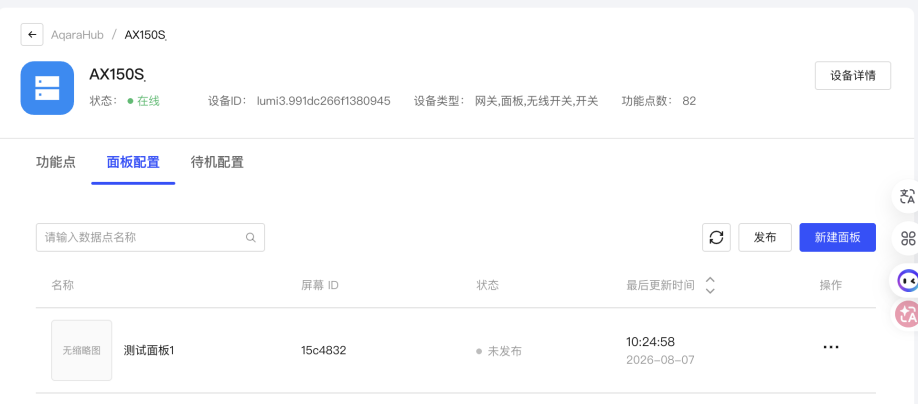

保存页面后，则出现下图：
待机与壁纸
- 3 个系统自带待机（时间、日期、信息卡片可自由组合）。
- 支持默认壁纸切换。
模版功能
支持存为模版和快速应用（系统模版/自定义模版）
Studio 配置能力
- 从 Studio 配置设备、场景、设置项、待机等内容到屏上
- 支持千人千面配置
- 可配置语言切换、Wi-Fi、静态IP、声音、睡眠模式、升级、密码等
- Zigbee 网关：添加和管理 Zigbee 子设备
- Thread Border Router：添加和管理 Thread 子设备
- Matter Controller：接入第三方 Matter 设备
- 本地配网：脱离云端也能完成设备配网
- 本地自动化：支持中枢功能和 Studio 逻辑功能块
局域网控制
无外网时，局域网内可跨网关控制设备及场景
无线开关
- 内置6路无线开关功能，可在 Studio 中更改名称和图标
- 无线开关可用来在跨平台上绑定自动化，实现对其他平台产品的控制
智能负载（MARS-Tech）
- 开关底座支持普通负载、智能负载、脉冲控制三种模式
- 每一路支持最多关联24个负载设备
其他功能
- OTA升级
- 消息中心（可查看、删除消息）
- 控制中心（回到首页、静音、息屏、设置入口、亮度调节）
- 能耗数据展示（按空间维度显示）
- 12/24小时制切换
接口说明（PoE 底座版）
| 接口 | 说明 |
|---|---|
| PoE/LAN 端口 | 网线接口，用于网络有线连接和 PoE 供电。 |
| L/N 端子 | 零火线供电端子。 |
| 排针接口 | 连接屏幕面板与底座。 |
接口说明（开关底座版）
| 接口 | 说明 |
|---|---|
| L/N端子 | 零火线供电端子（100-240V AC）。 |
| 继电器输出 | 3路继电器（国内版）/ 2路继电器（海外欧标版），每路10A，总功率2200W |
| 排针接口 | 连接屏幕面板与底座，5V 2A直流输出。 |
按键说明
| 操作 | 说明 |
|---|---|
| 短按一下 | 熄屏/亮屏切换。 |
| 连续长按10秒 | 重启设备。 |
| 长按超过20秒 | 强制重启。 |
多底座兼容
支持以下底座类型：
| 底座类型 | 说明 |
|---|---|
| PoE网口底座 | 提供有线网络连接和PoE供电。 |
| 开关底座（3路继电器，国内版） | 零火线供电，带继电器开关控制。 |
| 开关底座（2路继电器，欧标版） | 欧标设计。 |
底座可自动识别，软件层面支持底座切换逻辑。
注意事项
- 本产品安装涉及强电，必须由专业人员按照电气规范和产品规格手册进行安装；
- 本产品仅限室内使用，请勿在潮湿环境（洗手间、厨房等）或室外使用；
- 注意防潮，请勿将水或其他液体泼洒到本产品上；
- 请勿将本产品置放于靠近热源的地方；
- 请使用未经授权的第三方软件更新设备固件和系统，可能存在安全风险，建议使用在线升级；
- 确保屏幕顶部麦克风孔未被遮挡（如适用），遮挡会降低音频质量；
- 请不要尝试自行维修本产品，应由授权的专业人士进行此项工作；
- 请勿用尖锐物体划伤触摸屏；
- 本产品及其子设备仅适用于提升家居生活娱乐性、便捷度，以及用于设备状态提醒，不应作为家居、楼宇、仓库或其他任何场所的安防设备使用。如有用户违反产品使用说明及本注意事项，将产品用于安防领域，制造商对因此造成的任何风险和财产损失不承担责任。
语音控制
AX150S 设备本身不支持语音助手（无麦克风、无扬声器），扬声器为蜂鸣器。
产品保修
保修说明
本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务。
保修政策
在三包有效期内，您可以依照本规定免费享受退货、换货、维修的服务，退货、换货、维修应当凭发票办理。
- 签收次日起7天内无理由退货（电商购买渠道），由用户承担物流费用；
- 本产品出现《产品性能故障表》所列性能故障的情况，经售后服务中心检测确定后，可以免费享受如下服务。
因运输过程中需使用包装箱保证产品运输安全，建议您自签收次日起至少保留包装箱 30 天。
非保修条例
- 未经授权的维修、误用、碰撞、疏忽、滥用、进液、事故、改动、不正确的使用非本产品配件，或撕毁、涂改标贴、防伪标记；
- 已超过三包有效期；
- 因不可抗力造成的损坏；
- 不符合《产品性能故障表》所列性能故障的情况；
- 因人为原因导致本产品及其配件产生《产品性能故障表》所列性能故障。
产品性能故障表
- 因结构或者材料因素造成表面裂损。
- 产品通电无法开机。
- 屏幕显示失效。
- 触摸功能失效。
- Wi-Fi 连接失效。
- Zigbee 连接失效。
- 无法恢复出厂设置。
- 温湿度传感器失效。
- 其他出厂硬件故障导致的功能无法正常使用。
排障指引
如何解决入网失败？
- 请确认 AX150S 和 Studio设备（比如：M300） 在同一局域网下；
- 请确认设备固件和 Studio 均为最新版本；
- PoE 底座版请检查网线是否正常连接路由器；
- 检查路由器是否开启 Wi-Fi 防蹭设置，导致设备无法正常联网；
- 检查路由器是否开启 AP 隔离，导致手机在局域网内无法搜索到设备；
- 建议不要连接桥接网络；
如设备10分钟内未完成入网，AP和蓝牙入网方式将被禁用，需点击屏幕上的刷新按钮或重新上电以重新进入可配置状态。
如何恢复出厂设置？
屏幕上下滑进入系统设置菜单，进入系统设置页面按提示操作恢复出厂设置。恢复出厂设置将清除所有功能设置和网络数据。
特定说明
微功率设备使用说明
- 本产品使用的 Zigbee/Thread 技术符合"微功率短距离无线电发射设备目录和技术要求"中通用微功率设备F类设备的技术要求，用于数据传输应用。采用一体化天线，控制、调整及开关等使用方法请参考产品说明书中相关内容；
- 不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改发射天线；
- 不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护；
- 应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰；
- 如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用；
- 在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门的规定；
- 禁止在以机场跑道中心点为圆心、半径5000米的区域内使用各类模型遥控器；
- 微功率设备使用温度为0℃~40℃
产品卖点
- B 端专供，搭配 Studio 平台专业配置。
- 全新物模型方案，灵活配置屏端内容（设备、场景、待机、壁纸等）。
- 本地配网，无需依赖云端。
- 标准86底盒安装，快速替换传统开关。
- 多底座兼容：PoE 网口底座、开关底座（2 路 / 3 路）、桌面式底座。
- 3.95 寸全面屏，480 x 480高清触控。
- Zigbee网关 + Thread Border Router 双协议。
- Matter Controller，可控第三方 Matter 生态设备。
- 内置温湿度传感器。
- 2.4G & 5GHz 双频 Wi-Fi 6，连接更稳定。
- 局域网控制，无外网也能控制设备和场景。
- 支持多种屏保和壁纸，千人千面。
- 最多支持 12 个页面。
- 内置 6 路无线开关。
- TOF 接近亮屏 + 光敏自动熄屏。
- 支持 MARS-Tech 智能负载（开关底座版）。
常见问题FAQ
AX150S 和 AX100S 的主要区别是什么？
AX150S 是 AX100S 的升级版，主控升级为 SSD 2351Q，DDR 256MB，增加了温湿度传感器，支持更多底座类型，配置平台从 Aqara Home 迁移到 Studio，采用新物模型方案。
为什么从 Aqara Home 迁移到 Aqara Studio？
Aqara Studio 是面向 B 端的专业配置平台，提供更灵活的新物模型、本地配置、逻辑功能块等能力，更适合 B 端客户的专业需求。
可以从 Aqara Studio 配置什么信息到屏上？
可以配置场景和设备、AX150S设置项、多种待机、已设计待机等。部分功能支持批量配置。
局域网控制的具体范围是？
无外网时，在局域网内 AX150S 及其下面的设备可跨网关控制设备及场景。
语音助手支持情况？
AX150S 设备本身不支持语音助手（无麦克风），扬声器为蜂鸣器。
屏幕上最多可以支持多少个页面？
最多可以支持12个页面。
PoE 底座版和开关底座版在入网方式上有什么区别？
PoE 底座版支持通过 Studio 直接入网（网线连接后自动发现）和 Aqara Life 入网两种方式；开关底座版仅支持通过 Aqara Life 入网。
AX150S 支持哪些设备类型的卡片？
目前已支持灯类、开关类、窗帘类（开合帘）、空调类、温湿度传感器、场景、能耗卡片。后续优先支持插座、卷帘等设备。
