LM-MG24-S 模组规格书
概述
Aqara MG24-S 模块方案是理想的网状物联网无线连接方案,采用 EFR32MG24 芯片,使用 Cortex®-M33 内核,运行速度高达 78.0 MHz ,高达 1536kb 的 Flash 和 256kb 的 RAM ,能够支 持 Matter, OpenThread 和 Zigbee 等无线通信技术产品开发; 并预 留 IPx 天线接口和 PCB 天线接口。
硬件资源列表
模块尺寸 18(±0.35) * 18(±0.35) * 5(±0.35)mm,贴片 24pin。
宽工作电压范围 2.0 V to 3.8 VDC。
射频信号:
- 2.4 GHz radio operation
- -97.6 dBm sensitivity @ 1 Mbps GFSK
- -94.8 dBm sensitivity @ 2 Mbps GFSK
功耗:
- 4.4 mA RX current (1 Mbps GFSK)
- 5 mA TX current @ 0 dBm output power
- 19.1 mA TX current @ 10 dBm output power
- 156.8 mA TX current @ 19.5 dBm output power
- 33.4μA/MHz in Active Mode (EM0) at 39.0 MHz
- 1.3μA EM2 DeepSleep current (16 kB RAM retention and RTC running from LFRCO)
硬件系统简介

模块引脚分布及应用

通用业务 IO 口
| 引脚名称 | 功能描述 | 作为赋能模组使用的特殊说明 |
|---|---|---|
| PB05 | GPIO | 复位用户 MCU 使用,低电平有效。 |
| PB01 | GPIO | 作为ISP脚使用,连接用户MCU的IO口,对用户MCU OTA升级时使用。 |
| PA05 | 模组UART TX | 连接用户MCU的通信接口。 |
| PA06 | 模组UART RX | |
| PB00 | GPIO | 低功耗设备下作为唤醒口使用,赋能模块唤醒用户 MCU,需接用户 MCU 外部中断口,外部接 100K 上拉电阻; 若设备为非低功耗设备,悬空即可。 |
| PB03 | GPIO | 低功耗设备下作为唤醒口使用,赋能模块唤醒用户MCU,需接用户MCU外部中断口,外部接100K上拉电阻; 若设备为非低功耗设备,悬空即可。 |
| PC01 | FlASH_CLK | 用于模组外挂 4M FLASH。 |
| PC05 | FlASH_CS | |
| PC00 | FlASH_DI | |
| PC04 | FlASH_DO | |
| ANT | 2.4 GHz RF input/output | 板载天线模式天线出口。 |
| VCC_3V3 | Connect to Power | 模组供电 3.3V VCC。 |
| GND | Connect to Ground | 模组接地 GND。 |
| 其他未使用的引脚都保持悬空。 | ||
功能调试IO口
| 序号 | 引脚名称 | 功能描述 |
|---|---|---|
| 1 | VCC | 电源正极 |
| 2 | GND | 电源负极 |
| 3 | RSTN | 复位引脚,RESETn 引脚在内部上拉至DVDD |
| 4 | PA09 | GPIO |
| 5 | PA08 | GPIO |
| 6 | PA03 | GPIO |
| 7 | PA02 | GPIO |
| 8 | PA01 | GPIO |
| 9 | NC | 模组无该引脚,保持悬空 |
| 10 | NC | 模组无该引脚,保持悬空 |
封装要求
封装名:CONNECT-排针-2X5-1.27MM
焊盘编号统一排序如下:


提示
RSTN 复位已在内部上拉,外围电路不再需要接上拉电阻,若外部接上拉电阻会形成漏电回路,模组待机电流会变大。
接口最大电压值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 电源电压 | VDDMAX | -0.3 | 3.8 | V |
| 电源上升速率 | VDDRAMPMAX | - | 1.0 | V/us |
| GPIO上的直流电压 | VDIGPIN | -0.3 | 电源电压+0.3 | V |

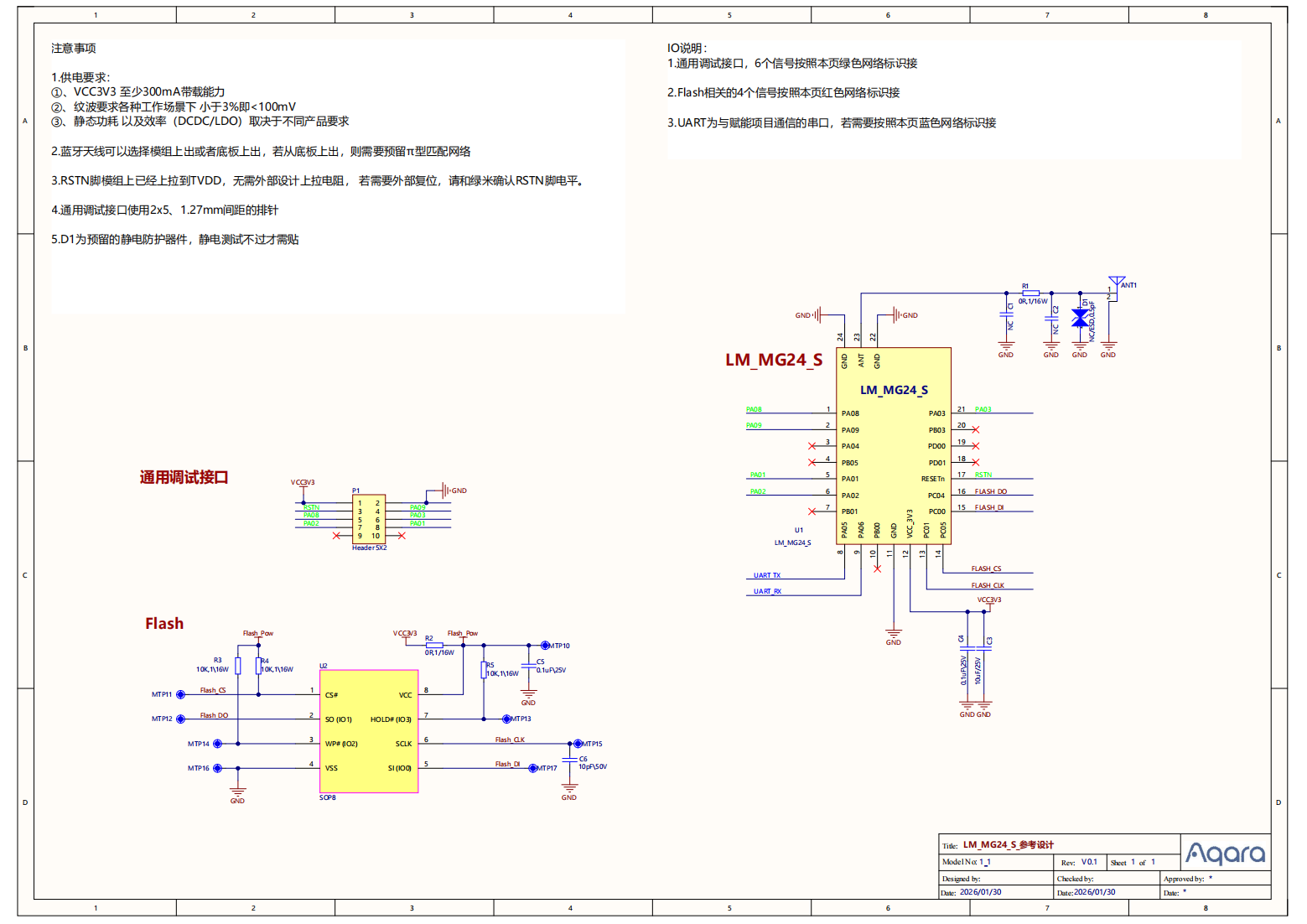

参考设计电路

模块尺寸及推荐封装
原理图封装

PCB 封装
封装名:BLE-Small-MG24Module。


单焊盘尺寸:1.6mm*0.8mm,焊盘间距 1.3mm
特别注意
底板上需预留 Flash 电路
绿米项目基本都有外扩 Flash 需求,对应需要的 IO 口是:
| 引脚名称 | 引脚属性 | Flash 接口功能 |
|---|---|---|
| PC01 | GPIO | FLASH_CLK |
| PC05 | GPIO | FLASH_CS |
| PC00 | GPIO | FLASH_DI |
| PC04 | GPIO | FLASH_DO |
Flash 的 WP 和 HOLD 信号在底板上拉即可,具体 Flash 要预留的封装和型号,请与 Aqara 硬件工程师确认。
底板端 Flash 参考设计:

下表为推荐 Flash 型号:
| Flash型号 | 生产厂家 | 容量 | 规格 |
|---|---|---|---|
| ZB25VQ32ETJG | ZbitSemi | 4M byte | Nor Flash\32M-bit\2.3V-3.6V\SOP8-150mil\ |
| ZB25VQ32DDJG | ZbitSemi | 4M byte | Nor Flash\32M-bit\2.3V~3.6V\DFN8 2*3mm\ |
| ZB25VQ32DTJGR | ZbitSemi | 4M byte | Nor Flash\32M-bit\2.3V-3.6V\SOP8-150mil\ |
| PY25Q32HB-SSH-KR-SF | Puya | 4M byte | Nor Flash\32M-bit\2.3V |
| XT25F32FSOIGT | XTX | 4M byte | Nor Flash\32M-bit\2.7V-3.6V\SOP8-150mil\ |
两种天线设计方式
第一种在模组上有IPEX一代座子,可以扣合。
第二种通过模组顶端 Pin,将天线信号给到底板端,在底板上再设计天线的形式。
通过调整电阻R3和R4焊接状态可以选择MG24模块天线连接方式:IPX 天线、外接 PCB 天线;
| 天线方案 | R3 | R4 |
|---|---|---|
| IPX天线 | × | √ |
| PCB天线 | √ | × |
提示
×:不焊接。
√:焊接。
示意图:

配置选项
为了更好匹配不同项目需求,该模组有下列硬件配置可选
| 配置项 | 适用环境 | |
|---|---|---|
| 天线方式 |
|
|
| 射频功率 |
|
|
| 功耗配置 |
| 低功耗电感用于DC-DC电源电路中,可有效降低模组在深度睡眠及接收状态下的静态电流,显著提升电池供电设备的续航能力。 |
| 晶振配置 |
|
|
