灯光场景控制器 AW100L

产品信息

基本信息

参数	说明
中文名称	灯光场景控制器 AW100L
产品型号	CJKZQ12LM
产品类型	调光照明
商品条码	6978350350233
SKU 编码	AL240CNW02
产品 ID	A01624

产品卖点

产品卖点说明

• RS-485 有线通信：采用工业级 RS-485 总线，通信稳定抗干扰，支持长距离传输与多设备菊花链级联，配合 Zigbee 无线接入，兼顾可靠性与灵活性。

• 4 路输出·灵活扩展：4 路 SPI 控制输出，单路最大支持 100 个 IC 像素点，总输出功率 Max 480W，支持多控制器级联，灵活适配不同规模灯箱/灯膜项目。

• 16bit 万分级调光：65536 级灰度（16bit）细腻调光，色彩过渡丝滑平滑，支持 4/8/12/16/20/24/32KHz 多档 PWM 频率，无频闪更护眼。

• 图像/视频情景渲染：支持自主上传图片/视频生成动态灯光情景，将灯箱变为艺术画布，一键渲染日出、蓝天、极光等沉浸式场景。

• AI 场景生成：支持 AI 场景生成能力，一键生成日出、蓝天、极光、节庆等灯光场景，差异化领先。

• Aqara 全屋生态：深度融入 Aqara 智能生态，基于 Aqara Studio 平台，支持声光联动、自动化场景、门锁/窗帘/传感器多设备联动，构建完整智能家居体验。

产品图

产品参数

基本参数

参数	说明
产品尺寸	L154 × W46 × H21.2 mm
工作温度	-10℃ ～ 40℃
工作湿度	0~95% RH，无冷凝
输入电压	DC 12-24V（双路输入，VIN1/VIN2，各 Max.10A）
额定双路输出	Vout1+Vout2 路：12-24VDC, Max.10A; U-OUT=24V DC Vout3+Vout4 路：12-24VDC, Max.10A; U-OUT=24V DC，Max.480W
总输出功率	Max. 480W（四路输出）
信号输出	4 路 SPI 控制口，每路最大支持 100 个 IC 像素点
通信协议	RS-485（需配合白羊网关 AX100M 使用）、Zigbee、Thread
待机功耗	<30mW
防护等级	IP20
安装方式	螺丝固定
包装内含	控制器×1、螺丝×2、膨胀胶塞×2、使用说明书×1

主要材质

PC

产品外观

线框图

RS-485 灯光场景控制器接线端口分为三类，电源输入端口*1、输出端口*2、485 通信端口*1。

序号	接口名称	功能说明
1	电源输入端口	VIN1+、VIN2+、GND-×2，连接 DC 12-24V 电源（不可直接接市电）
2	输出端口×2	4 路 SPI 信号输出（VOUT、DATA、CLK、GND），DATA 连接灯板数据输入 DI 口，GND 连接灯板负极
3	RS-485 通信端口	A、B（RS-485 信号）、ADDIN、ADDOUT（地址信号）、VOUT、GND，连接网关及多控制器菊花链级联

接线端子说明

1. 电源输入端口：

   序号	名称	说明	接线
   1	VIN1	电源输入 1 正极+	DC12/24V 电源正极+
   2	GND	电源输入 1 负极-	DC12/24V 电源负极-
   3	VIN2	电源输入 2 正极+	DC12/24V 电源正极+
   4	GND	电源输入 2 负极-	DC12/24V 电源负极-

   备注

   VIN1：DC12/24V；VIN2：DC12/24V。2 路电源独立输入，若电源输入接入 VIN1，则输出只能接 VOUT1、VOUT2；若电源输入接入 VIN2，则输出只能接 VOUT3、VOUT4。

2. 输出端口：

   序号	名称	说明	接线
   1	VOUT1/2/3/4	电源输出 1/2/3/4 正极+	不接
   2	DATA	数据信号	灯板数据输入 DI
   3	CLK	时钟信号	不接（目前所配灯板无 CLK 信号）
   4	GND	电源输出负极-	灯板输入负极-

   备注

   根据灯带/灯板 IC 类型选择是否接 CLK 信号，目前所配灯板无 CLK 信号，故不接。

   使用双层屏蔽网线时，将屏蔽层铜线与灯板输入负极线拧紧成一股，一起接入控制器输出端 GND，增加抗干扰能力。

3. RS-485 通信端口：

   序号	名称	说明	接线
   1	VOUT	电源输出正极+	网关输入正极+/不接
   2	GND	电源输出负极-/信号地	网关输入负极-/信号地 GND
   3	ADDIN	地址输入信号	第一台控制器接 GND；第 2~n 台接上一台的 ADDOUT
   4	A	RS-485 信号 A	接网关/上一台控制器的 RS-485 信号 A 端口
   5	B	RS-485 信号 B	接网关/上一台控制器的 RS-485 信号 B 端口
   6	ADDOUT	地址输出信号	接下一台控制器的 ADDIN

   警告

   第一台控制器可通过 VOUT、GND 引脚连接网关 V+、V- 给网关供电；当网关使用 Type-c 供电时，可不接 VOUT，仍需接 GND，控制器 GND 与网关信号地 GND 相连，保持共地。

   网关和控制器通过 485 通信菊花链连接，网关和每台控制器的 RS-485 信号 A/B 无分支、手拉手串接走线；首尾两个控制器的终端匹配电阻拨码开关拨至右端（靠近天线口端）接通。



产品概述

灯光场景控制器 AW100L 是 Aqara RS-485 情景照明方案的核心控制枢纽，采用工业级 RS-485 总线通信，需配合 配电箱网关 AX100M 使用，可稳定驱动 臻彩光四色光源板 H1（大灯板）及 臻彩光四色光源模组 H1（小灯板）等 SPI-RGBW 淡彩光源。

控制器提供 4 路 SPI 控制输出，单路最大支持 100 个 IC 像素点，总输出功率 Max 480W，支持多控制器 RS-485 菊花链级联，灵活适配不同规模灯箱/灯膜项目。控制器采用 DC 12-24V 双路电源输入（VIN1/VIN2 各 Max.10A），电源输入 VIN1 对应 VOUT1/2 输出组，VIN2 对应 VOUT3/4 输出组。

基于 Aqara Studio 平台，可将控制器组合成灯箱，支持开关、亮度、颜色控制及静态、动态情景，支持自主上传图片/视频生成动态灯光情景及 AI 场景生成，将灯箱变为沉浸式艺术画布，配合其它 Aqara 智能设备可实现丰富的自动化功能。

• 本设备需配合 配电箱网关 AX100M 使用以获得最全功能支持，某些特定功能仅在 Aqara 生态中支持。

销售信息

参数	说明
销售区域	中国大陆

灯箱安装说明

安装条件确认

参数	说明
安装环境	室内使用（干燥环境）
安装工具	螺丝刀、压线钳（建议配 VE 管型端子）、剪钳、卷尺、 自攻螺丝
配套设备	白羊配电箱网关 AX100M、DC 12-24V 恒压电源（建议 Aqara 电源：100W-KGDY01LM、150W-KGDY02LM、200W-KGDY03LM、300W-KGDY04LM）、臻彩光四色光源板 H1/臻彩光四色光源模组 H1
电源要求	DC 12-24V（不可直接接市电，需搭配恒压开关电源使用）
通信线材	普通网线（RS-485 通信线）
信号线材	国标 RVVP 双层屏蔽电缆信号线或六类双层屏蔽网线（控制信号传输线）
电源线材	线径 1.5mm²以上的红黑电源线

安装注意事项

警告

本产品为低压输入控制设备，必须由具备资质的电工或具有相关经验的专业人员进行安装、接线和调试。

• 在安装、接线或维护前，务必关闭电源开关，并确认已完全断电，以避免触电或短路风险；
• 本产品非玩具，请让儿童远离本产品；
• 本产品仅适用于室内干燥环境，配电箱应具备良好的防潮、防尘性能；
• 确保所有接线连接牢固，导线符合电气标准，防止因接线松动或导线过载导致的过热或损坏；
• 请勿将本产品安装在靠近热源的位置；
• 禁止水、油或其他液体进入产品内部，以防止设备损坏或故障；
• 禁止自行拆卸、改装或绕过本产品的安全保护功能，所有维修必须由授权专业人员执行；
• 本产品不能直接连接市电，需使用合适的恒压控制装置；
• 首尾两个控制器的终端匹配电阻拨码开关拨至右端（靠近天线口方向拨），单台时同样拨动；
• 建议使用 VE 管型端子和压线钳将同一端口的待接入线一并压接后接入，便于接线管理；
• 信号输出端连接至灯箱第一块灯板的距离不超过 6m（双层屏蔽线缆通信下）；
• 信号线与负极线需并线走，尽量保持同一长度，减小信号干扰；
• 网关和控制器通过 RS-485 菊花链连接，A/B 信号线无分支、手拉手串接走线；
• 灯箱如使用多个电源供电，需将灯箱系统内所有电源的输出端 24V 负极相连，确保每个电源、灯板信号共地，零电位相等，减少干扰。同一网关控制下的多个灯箱系统也建议将所有电源输出负极相连。

灯箱设备材料数量计算及布局规划

根据灯箱尺寸计算所需灯板数量：

• 灯箱内部深度（灯珠透镜表面到灯膜的距离）建议 10cm ，控制在 8-12cm 范围内；
• 灯板与灯箱内框（灯膜边缘）最大距离建议不超过 4cm ，否则会出现暗区；
• 按每平方米 8 块灯板布局，灯板尺寸 496mm*296mm ，单边 2mm 公差 ，存在缝隙；
• 若灯箱尺寸非 500mm*250mm 倍数 ，可适当增大灯板间距 ，建议不超过 3cm ，否则会出现明显暗区；

根据灯板数量计算所需电源数量及供电分布：

• 每块灯板最大功率 36W ，按 40W 做功率预留 ，计算整个灯箱需求的电源数量；
• 为减小信号干扰，保证灯效 ，请使用 Aqara 电源产品：100W 电源-KGDY01LM 、 150W 电源-KGDY02LM 、 200W 电源-KGDY03LM 、 300W 电源-KGDY04LM；

根据灯箱尺寸及灯板布局 ，规划灯板信号进线口位置及补电位置 ，信号及电流走向，计算所需控制器数量：

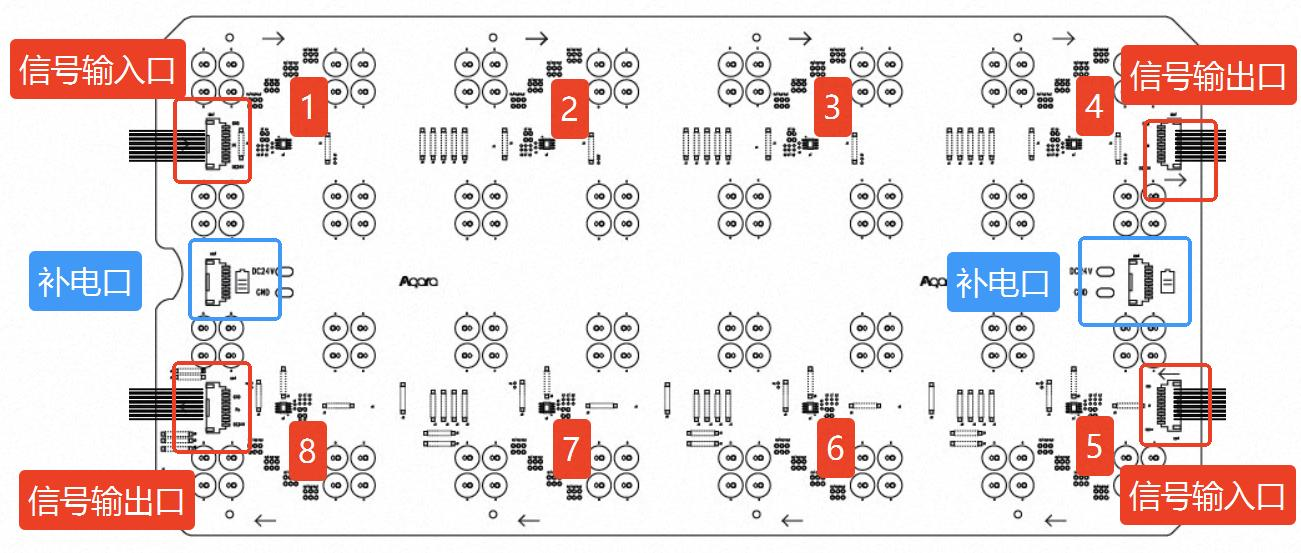

• 灯板方向以补电缺口为准 ，统一排列摆放方向 ， 以信号输入口 1 作为起始进线口 ， 同一行中若灯板存在反向排列 ，则连接后会出现短路；
• 每个控制器有 4 路 SPI 控制口，每路 SPI 控制 100 个 IC ，一块大灯板上包含 8 给 IC ，所以单路最多连接控制 12 大块灯板；

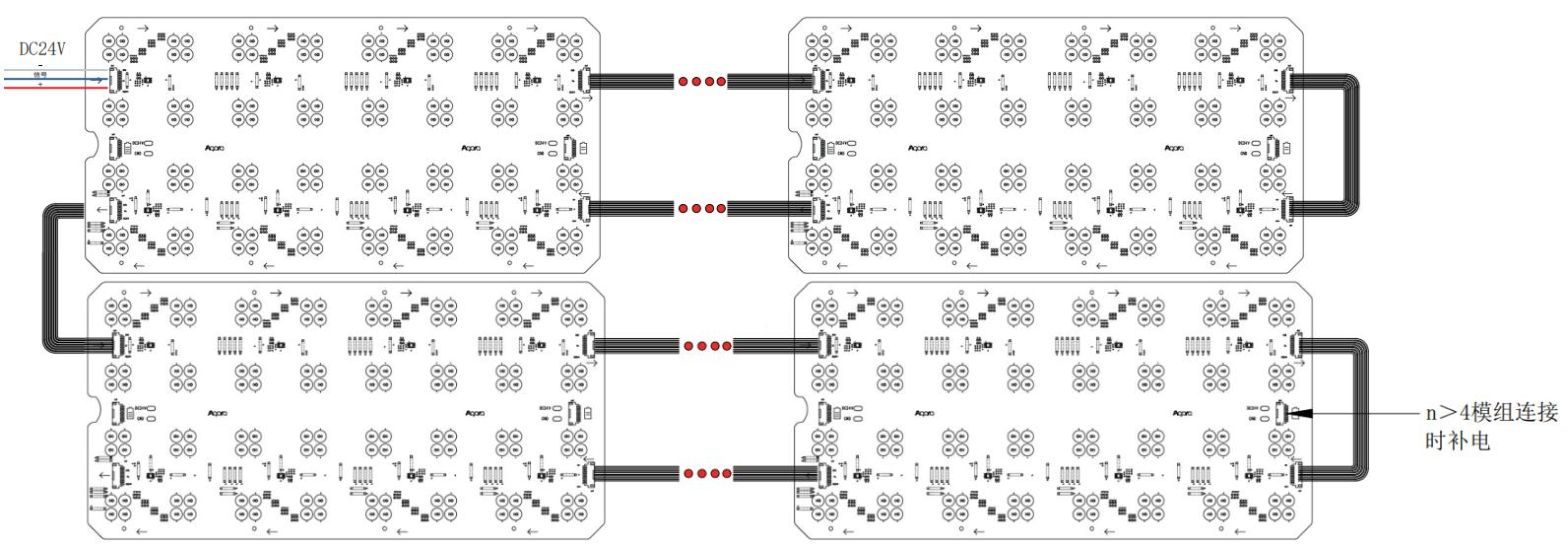

• 串联灯板供电电压降至 23V 左右需补电，实际约每 4 块大灯板需进行补电·进线口及补电位置尽量选择在灯箱同一侧 ，方便走线及管理；

灯板固定及接线

使用自攻螺丝，将灯板固定在灯箱底板上

使用配套连接线将灯板连接

• 灯板连接必须遵循向每个 IC 位置相邻方向连接 ，不能跳过或间隔 IC ，否则 APP 或 studio 系统上无法对应 IC 位置 ，导致图效错乱。
• 灯板配套连接线 ，包括①9pin 板间短线 ，②9pin 板间长线 ，③9pin 信号长线 ，④8pin 补电长线 ，如下所示：

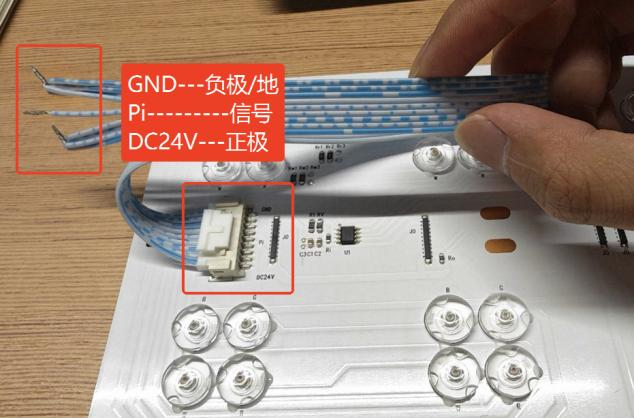

  • 起始位置的信号进线口使用信号长线 ，24V 正负线接入电源，信号及负极线接入控制器（信号线与负极线需并线走 ，尽量保持同一长度，减小信号干扰）；
  • 横向连接灯板用板间短线连接信号进出口；
  • 横向末端灯板使用板间长线将灯板同侧进出口自连；纵向连接灯板用板间长线连接信号进出口；

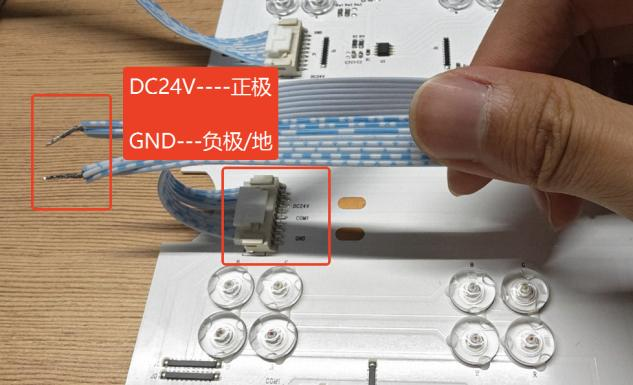

  • 需补电灯板在补电口连接补电长线，后接入供电电源。

电源接线

• 建议选择 1.5mm 及以上线径的电源线缆，防止载流能力不足，发热过大。
• 将供电范围内的灯板补电线接入同一电源，不超过单电源功率规格。
• 灯箱如使用多个电源供电，需将灯箱系统内所有电源的输出端 24V 负极相连，确保每个电源、灯板信号共地，零电位相等，减少干扰。同一网关控制下的多个灯箱系统也建议将所有电源输出负极相连。

如下图所示：

控制器接线

按照控制器接线说明，将电源、网关、控制器相连接：

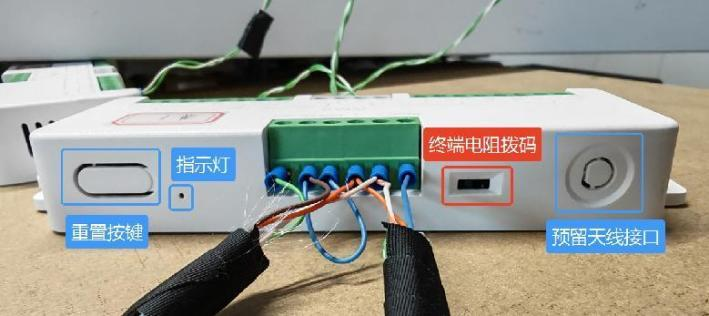

• 首尾两个控制器的终端匹配电阻拨码开关拨至右端（往靠近天线口方向拨），单台时同样拨动。

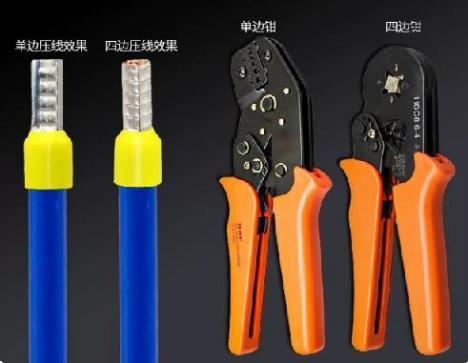

• 建议使用 VE 管型端子和压线钳将同一端口的待接入线一并压接后接入，便于接线管理。

将电源接入 VIN1-GND，或 VIN2-GND，两组电源输入端口的任意一组，给控制器供电。

• 确定信号输出端 1/2/3/4，将对应的 DATA 端口信号线连接至灯板数据输入 DI 口，且将灯板 GND 也连接到控制器的 GND。
• 在双层屏蔽线缆通信下，建议将灯板的 GND 线与屏蔽层的铜线拧紧成一股线再接入控制器的 GND，加强屏蔽能力。

控制器靠近灯箱摆放，输出信号线不宜过长；

• 在双层屏蔽线缆通信下，建议信号输出端连接至灯箱第一块灯板的距离不超过 6m；

• 具体接线见（控制器接线说明），接线示意图如下：

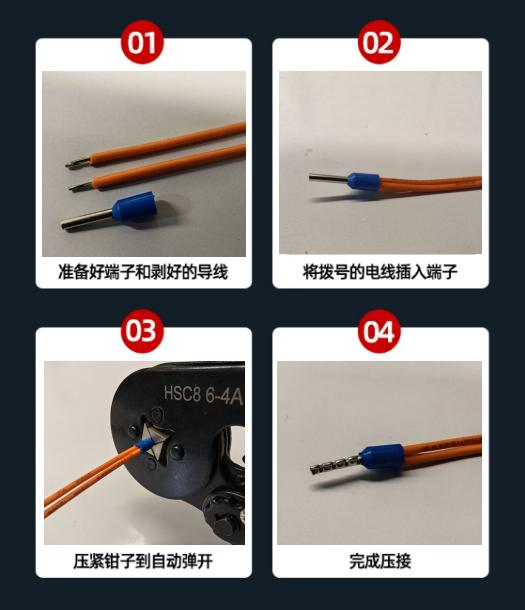

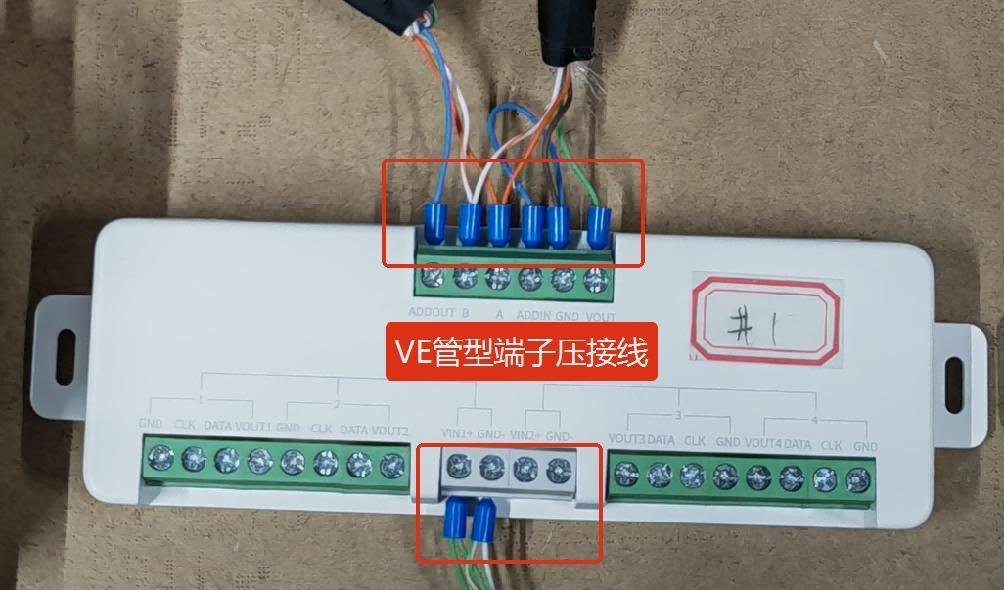

• VE 管型端子接入控制器端口

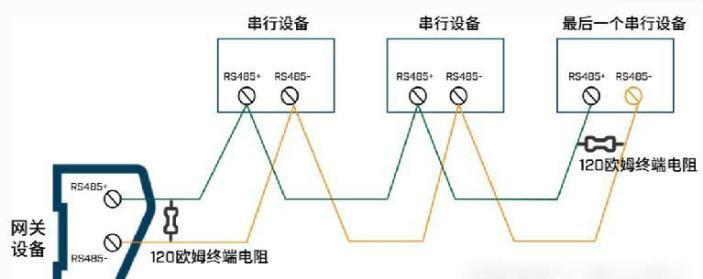

• 网关-控制器接线示意



• 控制器-控制器接线示意



• 接线示意图



使用说明

快速设置

设备通电

连接完成后，打开电源，确认电源、网关、控制器状态，确认各设备正常工作。

添加设备

• 添加 AX100M 网关 至 Aqara Studio。详情请参考 Aqara Hub 接入。
• 添加灯光场景控制器 AW100L 至 Aqara Studio。详情请参考 Aqara RS-485 设备接入。

创建灯箱

在 Aqara Studio 上创建一个灯箱设备，详情请参考 灯箱设备接入 - 创建灯箱设备。

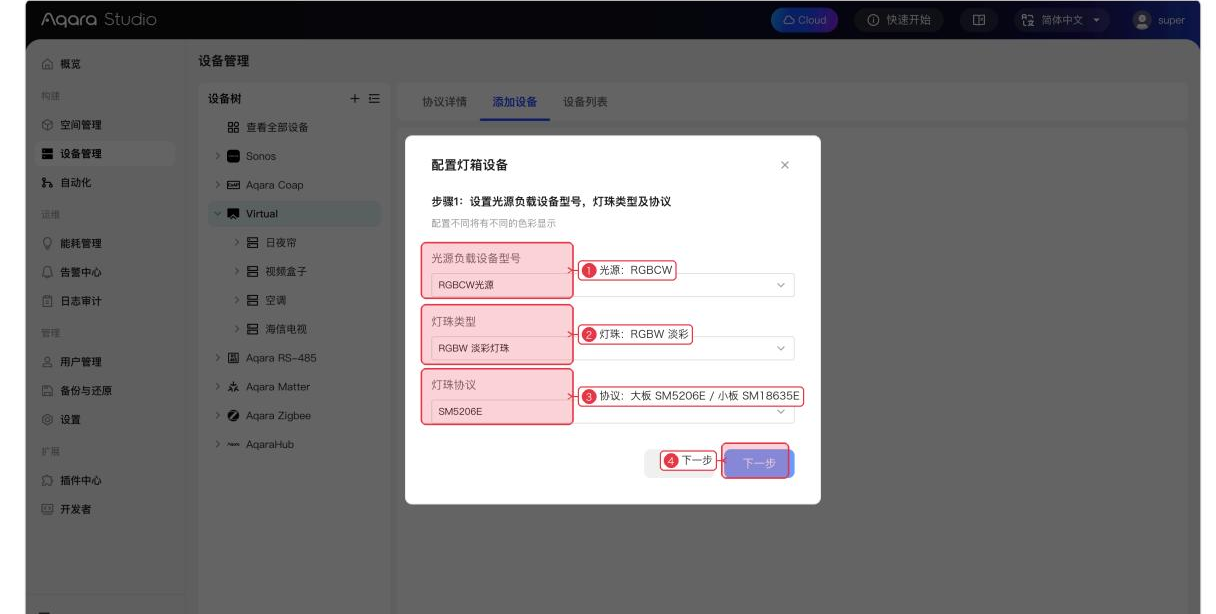

灯箱设备配置应当如下：

• 光源负载设备型号：RGBCW 光源
• 灯珠类型：RGBW 淡彩灯珠
• 灯珠协议：臻彩光四色光源板 H1 选 SM5206E；臻彩光四色光源模组 H1 选 SM18635E

配置从控制器

创建成功后进入灯箱设备配置。在「灯箱配置」中，为「从控制器-1」选择已添加的 485 灯带控制器，详情请参考 灯箱设备接入 - 配置从控器。

新建情景（图片/视频）

• 在「情景控制」区域点击 新建情景：
  • 静态情景：上传图片
  • 动态序列：上传视频
• 上传后保存即可完成情景配置。

详情请参考 Aqara 设备配置 - 灯箱设备

设备默认为 RS-485 协议入网，设备进入组网模式后，可将设备添加至 Aqara Studio 或 Aqara Life App 中使用。

提示

设备在未入网的状态下，上电时灯光呼吸两次，自动进入组网模式，组网时间为 60s。如超过组网时间，则可以对设备进行重新上电，重新进入组网模式。

产品功能

基础控制

功能	说明
开关	支持灯箱整体的打开与关闭功能
亮度	支持亮度调节
颜色	支持千万色调和宽域色温调节（配合四色光源）
情景	支持推荐情景保存、静态/动态情景

情景功能

功能	说明
推荐情景	可保存推荐的图片或视频情景，一键调用
图像/视频情景	支持自主上传图片/视频生成动态灯光情景，可设置视频抽帧数量（每秒，建议 20 或 30 帧）及视频保持时间（建议≥20ms），将灯箱变为艺术画布
AI 场景生成	支持 AI 场景生成能力，一键生成日出、蓝天、极光、节庆等灯光场景（基于 Studio 平台）
淡彩动静态灯光	支持淡彩动静态灯光效果（基于 Studio 平台）

配置项

配置项	说明
通电状态设置	三模式可选（默认：恢复断电时状态） 1. 恢复断电时状态：再次上电后保持断电之前的状态 2. 通电后开灯：再次上电后开灯 3. 通电后关灯：再次上电后关灯 备注：仅支持图片情景记忆，恢复显示原图
设备查找	点击后，设备会出现闪烁或长鸣
移除设备	移除灯箱配网状态后，从控灯带同步移除；

维护保养

• 定期用干燥软布擦拭产品表面，避免积尘影响使用效果；
• 请勿使用化学溶剂清洁产品；
• 长期不使用时，请断电存放于干燥环境。

支持网关信息

本产品需配合配电箱网关 AX100M 使用以获得最全功能支持，通过 RS-485 总线连接（A/B/GND/ADDIN），网关支持有线联网或 WiFi 无线联网。

参数	说明
配套网关	白羊配电箱网关 AX100M（RS-485 连接）

提示

网关有两种供电方式：

• DC 电源供电 V+/V-（可由第一台控制器 VOUT/GND 引脚供电）；
• Type-C 适配器供电。当 Type-C 适配器供电时，网关信号地 GND 需与控制器信号地 GND 相连，保持共地。

产品保修

保修说明

本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务。

保修政策

在三包有效期内，您可以依照本规定免费享受退货、换货、维修的服务，退货、换货、维修应当凭发票办理。

• 退货：自签收次日起 7 天内，产品因质量原因退货；
• 换货：自签收次日起 15 天内，产品因质量原因换货；
• 维修：自签收次日起 1 年内，产品因质量原因维修。

非保修条例

• 未经授权的维修、误用、碰撞、疏忽、滥用、进液、事故、改动、不正确的使用非本产品配件，或撕毁、涂改标签、防伪标记；
• 已超过三包有效期；
• 因不可抗力造成的损坏；
• 不符合《产品性能故障表》所列性能故障的情况；
• 因人为原因导致本产品及其配件产生《产品性能故障表》所列性能故障。

产品性能故障表

• 因结构或者材料因素造成表面裂损
• 产品通电无法开机/无法点亮
• 指示灯失效
• 其他出厂硬件故障导致的功能无法正常使用

排障指引

故障一：设备无法添加/无法发现

可能原因	解决方案
网关未联网或未正常工作 控制器电源接线异常 RS-485 通信线接线错误（A/B 接反、接触不良） 终端匹配电阻拨码开关未正确设置	确认 网关 AX100M 已添加并联网正常； 检查控制器 DC 12-24V 电源输入是否正常； 检查 RS-485 通信线 A/B/GND 接线是否正确、牢固； 确认首尾控制器的终端匹配电阻拨码开关已拨至接通位置。

故障二：某块灯板及后续灯板不亮

可能原因	解决方案
该灯板前端接线松动，导致接触不良 级联灯板超过限制且未补电 信号线箭头方向接反	排查该灯板前端接线是否松动，重新插拔确认卡扣压紧（出现顿挫感及"啪嗒"声）； 检查级联数量，串联灯板供电电压降至 23V 左右需补电（大灯板约每 4 块补电一次）； 检查信号线箭头方向是否正确，不可接反。

故障三：灯效错乱/图像不对应

可能原因	解决方案
信号线与电源线未分开走线 多电源供电未共地 屏蔽层未接地	信号线与负极线并线走，保持同一长度，与电源线分开走线； 将灯箱系统内所有电源的输出端 24V 负极相连共地； 使用双层屏蔽网线时，将屏蔽层铜线与灯板输入负极线拧紧成一股接入控制器 GND。

故障四：控制不稳定/信号干扰

可能原因	解决方案
信号线与电源线未分开走线 多电源供电未共地 屏蔽层未接地	信号线与负极线并线走，保持同一长度，与电源线分开走线； 将灯箱系统内所有电源的输出端 24V 负极相连共地； 使用双层屏蔽网线时，将屏蔽层铜线与灯板输入负极线拧紧成一股接入控制器 GND。

常见问题

灯光场景控制器 AW100L 支持哪些光源？

当前支持臻彩光四色光源板 H1（大灯板，ZCGSSGYB01LM）及 臻彩光四色光源模组 H1（小灯板，ZCGSSGYMZ01LM）淡彩光源。

单个控制器可以连接多少灯板？

控制器有 4 路 SPI 控制口，每路最大控制 100 个 IC。以大灯板为例（每片 8 个 IC），单路最多连接 12 块；实际使用中串联灯板供电电压降至 23V 左右需补电，约每 4 块大灯板需进行补电一次。

控制器可以直接接市电使用吗？

不可以。控制器输入电压为 DC 12-24V，需搭配恒压开关电源使用（建议 Aqara 电源产品），不可直接连接市电。

需要配合什么网关使用？

需配合白羊配电箱网关 AX100M 使用，通过 RS-485 总线连接（A/B/GND 信号线），网关支持有线联网或 WiFi 无线联网。APP 中将控制器作为网关的 Modbus 子设备添加。

多个控制器可以级联吗？

可以。多个控制器通过 RS-485 菊花链连接（手拉手串接，无分支），前一台控制器的 ADDOUT 接下一台的 ADDIN。首尾两个控制器的终端匹配电阻拨码开关需拨至右端（靠近天线口方向）接通。

控制器双路电源输入怎么使用？

控制器有 VIN1、VIN2 两组电源输入端口（各 DC12/24V Max.10A）。若电源输入接入 VIN1，则输出只能接 VOUT1、VOUT2；若电源输入接入 VIN2，则输出只能接 VOUT3、VOUT4。任选一组接入即可给控制器供电。

灯箱中的灯板如何布局？

灯箱内部深度建议 10cm（8-12cm 范围）；灯板与灯箱内框最大距离不超过 4cm；按每平方米 8 块大灯板布局；灯板间距建议不超过 3cm，否则会出现暗区。灯板方向以补电缺口为准统一排列。

为什么灯板显示的图像效果错乱？

请检查：

• APP 中灯箱配置的控制器通道及灯板走线方向是否与实际接线完全一致；
• 灯板连接是否遵循向每个 IC 位置相邻方向连接（不能跳过或间隔 IC）；
• 灯板排列方向是否统一（以补电缺口为准）。

灯板部分不亮怎么排查？

某块灯板及后续灯板出现不亮时，排查该灯板前端接线是否松动导致接触不良，重新插拔并确认卡扣压紧（出现顿挫感及"啪嗒"声）；同时检查级联数量是否超过补电要求（大灯板约每 4 块需补电）。

设备还有哪些功能？

支持静态、动态情景，支持自主上传图片/视频生成动态灯光情景（可设置抽帧数量与保持时间），支持 AI 场景生成（基于 Studio 平台），配合其它 Aqara 智能设备可实现丰富的自动化功能。
