臻彩光筒射灯 H1

产品信息

基本信息

参数	说明
中文名称	臻彩光筒射灯 H1
产品类型	调光照明
通讯协议	Zigbee、Thread、低功耗蓝牙

产品 SKU 信息

	臻彩光射灯 H1（24°黑）	臻彩光射灯 H1（36°黑）	臻彩光射灯 H1（36°白）	臻彩光射灯 H1（36°白预埋）	臻彩光筒灯 H1（60°黑）
产品型号	ZNSD17LM	ZNSD18LM	ZNSD19LM	ZNSD20LM	ZNSD21LM
商品条码	6978350352770	6978350352787	6978350352794	6978350352800	6978350352817
SKU 编码	AL253CNW01	AL253CNW02	AL253CNW03	AL253CNW04	AL253CNW05
产品 ID	A01897	A01898	A01899	A01900	A01901

产品卖点

产品卖点说明

Aqara "臻彩光"系列核心产品，新一代四色混光技术（特制淡光灯珠+混光算法）
支持 1800K-12000K 超宽色温及全色域淡彩光色表现，光色无限接近自然光变化规律
Ra97 高显色指数，SDCM<5，色容差小，光色一致性好
相比传统 RGB 或双色温方案，光效更细腻、显色更优、均匀性更高
万分级调光深度，25000h 额定寿命
24°/36°/36°白杯/36°白预埋/60° 五种规格，覆盖重点照明到洗墙、洗天花的全场景应用
支持 Zigbee 与 Thread 双协议，可接入 Aqara Studio 或兼容 Matter 的第三方生态系统
嵌入式吸顶安装，融入家装设计
支持静态/动态情景自定义、灯光渐变曲线定制，可联动其他 Aqara 智能设备

产品图

	臻彩光射灯 H1（24°黑）	臻彩光射灯 H1（36°黑）	臻彩光射灯 H1（36°白）	臻彩光射灯 H1（36°白预埋）	臻彩光筒灯 H1（60°黑）
产品图

产品参数

基本参数

参数	说明
工作温度	-10~50°C
工作湿度	0~95% RH，无冷凝
防护等级	IP20
显色指数	Ra97
色容差	SDCM<5
调光深度	万分级
通讯协议	Zigbee（出厂默认）、Thread、低功耗蓝牙
安装方式	嵌入式吸顶安装（75mm 开孔；预埋款需开 110x1.5mm 阶梯孔）
执行标准	GB/T 7000.202-2023、GB/T 7000.1-2023、GB/T 17743-2021、GB 17625.1-2022
内含	臻彩光射灯/筒灯 H1x1、说明书 x1；预埋款另含配件包 x1

电气参数

参数	说明
额定功率	12W（1x15W/LED 模块）
输入电压	100-240V~
工作频率	50/60Hz
额定电流	0.17A
功率因数	PF>0.9

光源参数

参数	说明
色温范围	1800K-12000K（淡彩光）
光通量	730 lm Max
额定寿命	25000h
光束角	24°/36°/60°

产品尺寸（不含线材）

规格	灯体尺寸	驱动尺寸
射灯（24°/36°/36°白/60 °）	Ø82 x H76 mm（射灯），Ø85 x H55 mm（筒灯）	121.5 x 46.5 x 25 mm
预埋款（36°白预埋）	Ø110 x H76 mm	121.5 x 46.5 x 25 mm

开孔尺寸

规格	开孔尺寸
标准款（射灯/筒灯）	Ø75mm
预埋款	灯体 Ø75mm + 预埋件 Ø110x1.5mm 阶梯孔

主要材质

部件	材质说明
灯体	铝
反光罩	PC

产品概述

臻彩光筒射灯 H1 系列是 Aqara "臻彩光"系列面向家用基础照明的核心筒射灯产品，应用最新的平台化四色淡彩光恒流驱动器，搭载定制的四色 COB 灯珠以及更大尺寸的光学透镜。

设备采用新一代四色混光技术（特制淡光灯珠+混光算法），支持 1800K-12000K 超宽色温范围及丰富淡彩光色表现，光色无限接近大自然光变化规律；Ra97 高显色指数、SDCM<5 色容差、万分级调光深度、25000h 额定寿命，光品质显著优于传统 RGB 或双色温方案。

软件平台基于新物模型下的 Zigbee/Thread 双协议架构开发（出厂默认为 Zigbee），根据使用环境接入 Aqara Studio 或兼容 Matter 的第三方生态系统。支持静态和动态情景自定义、0~10s 渐变过渡、灯光渐变曲线自定义等高阶配置。

本设备需配合 Aqara 网关使用以获得最全功能支持，某些特定功能仅在 Aqara Studio / Aqara Life App 中支持。

销售信息

参数	说明
销售区域	中国大陆

安装说明

安装条件确认

参数	说明
安装工具	螺丝刀、电钻（开孔用）、绝缘工具
安装环境	室内使用，仅适用于嵌入式吸顶安装
安装位置	干燥的天花板，注意避开热源
电源要求	100-240V~ 50/60Hz 家用交流电

安装注意事项

警告

安装过程中涉及强电，需由专业人员依照电工规范和产品说明书进行安装。

本产品仅限室内使用，请勿在室外使用；
注意防潮，请勿将水或其他液体泼洒到本产品上；
请勿将本产品置于靠近热源的地方；
请勿尝试自行维修本产品，应由授权的专业人士进行此项工作；
此灯具为嵌入式安装的灯具，不适用于安装在管材内；
如果此灯具的外部软缆或软线损坏了，该线要由制造商或其服务代理商或有类似资格的人更换，以免发生危险；
此灯具内的光源应由制造商或其服务代理商或有类似资格的人员来更换；
不包括接线端子，安装应由有资质的人员进行；
与固定布线连接需要采用弹簧端子，以免焊锡冷流。

警告

不管在什么情况下灯具都不能被隔热材料或类似材料盖住。

常规安装说明（标准款/预埋款通用流程）

开孔：根据所选款式在安装面上开孔。

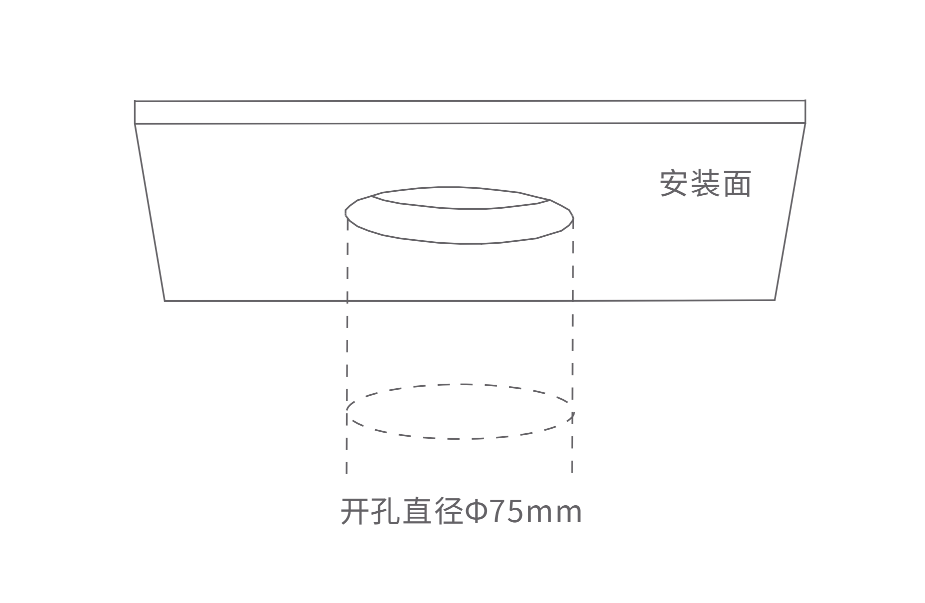

- 标准款：按 75mm 的直径开圆孔。

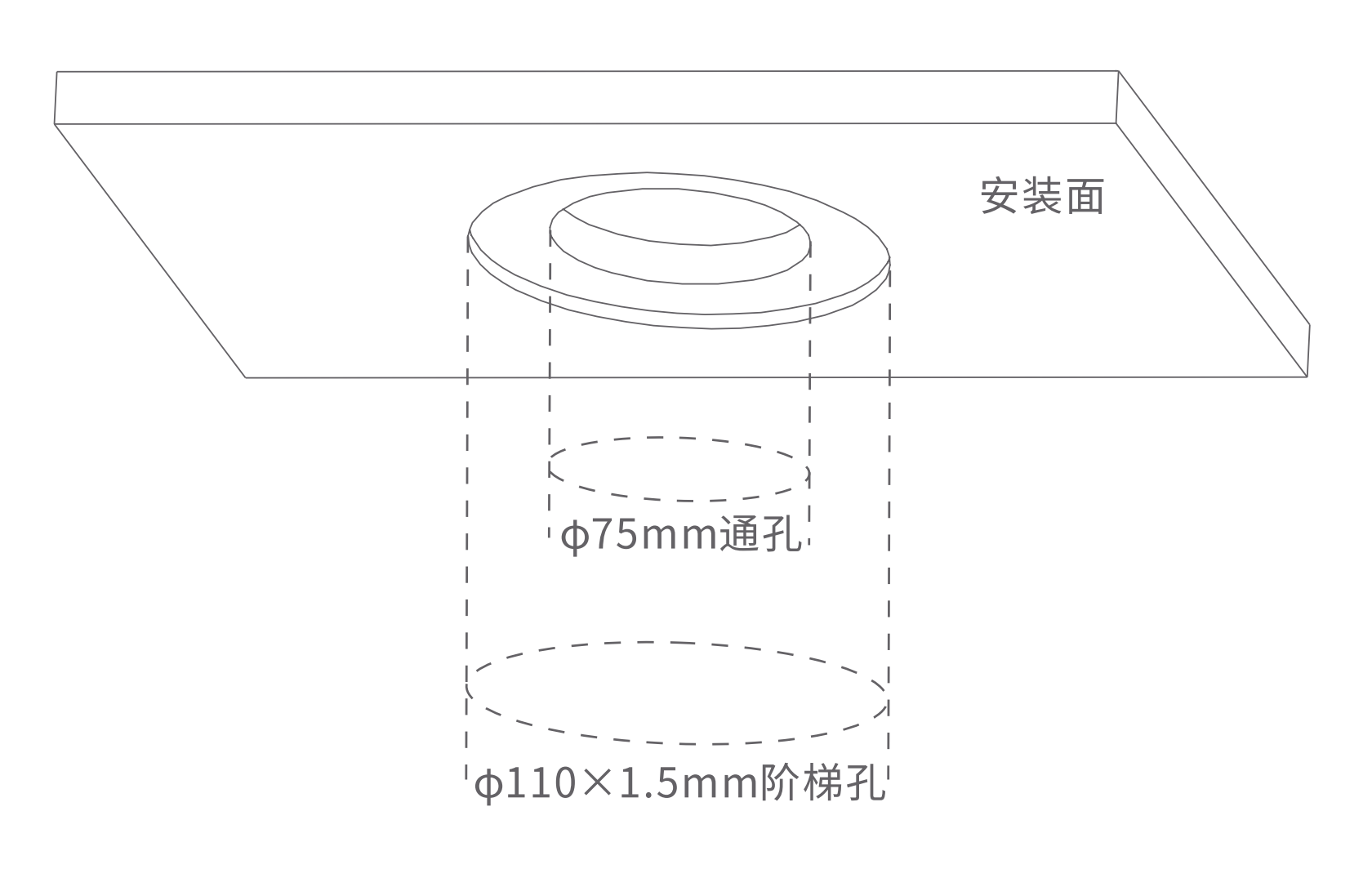

- 预埋款：开 1 个 Ø75mm 通孔和 1 个 Ø110x1.5mm 阶梯孔。

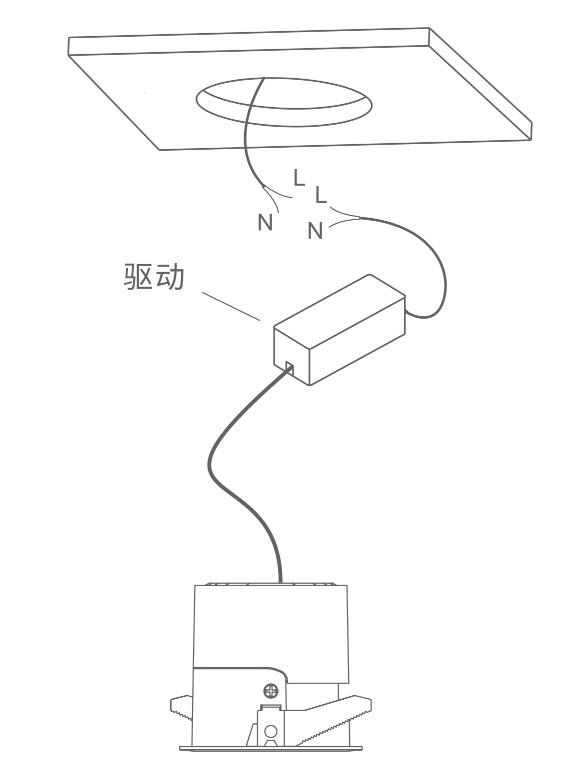

接电绝缘：将灯上的零、火线接入电源，并进行可靠的绝缘。
- L/N 接入家用交流电
- 与固定布线连接需要采用弹簧端子，以免焊锡冷流

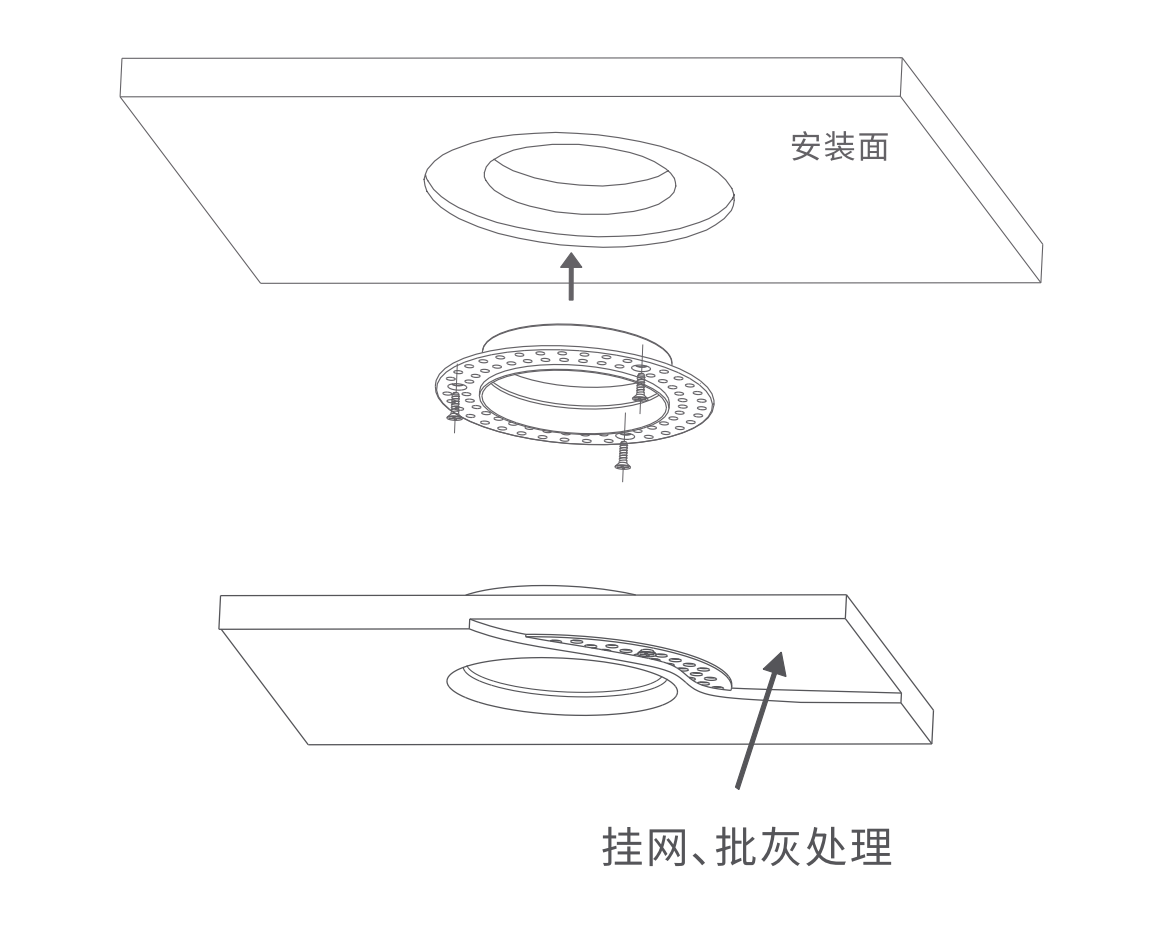

预埋件安装（仅预埋款）：通过自攻螺钉将预埋件固定在开好孔的安装面，然后挂网、批灰处理，保证预埋件与安装面平齐。
灯具推入：

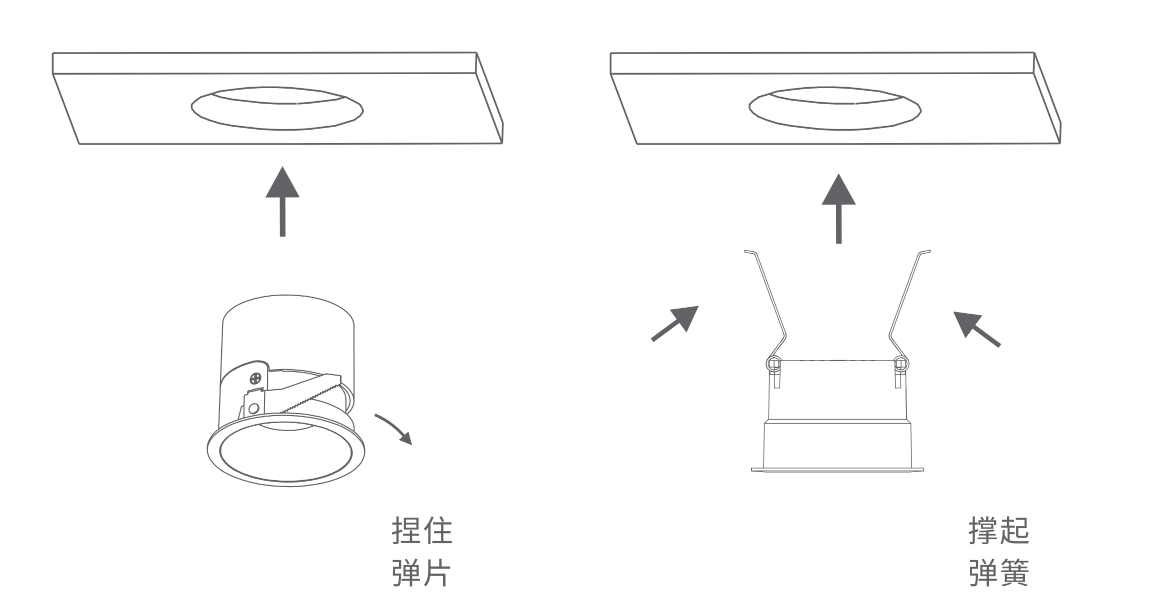

- 标准款：按住灯体两侧的卡扣（捏住弹片），将灯体推进安装孔内。_射灯需要注意安装的角度。
- 预埋款：把灯体推入预埋件内。
通电测试：合闸通电，确认灯具正常工作。

提示

射灯需要注意安装角度。

安装距离要求

警告

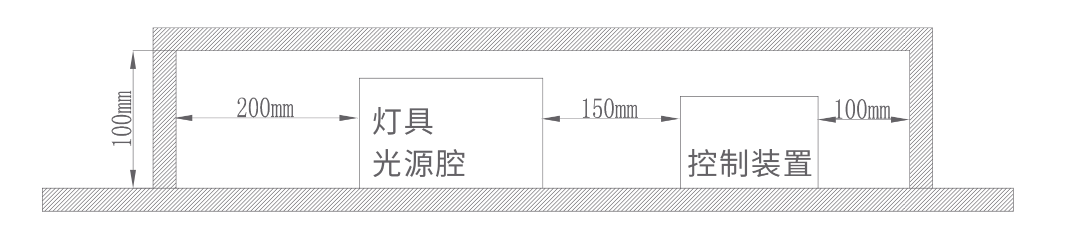

灯具至少需要满足如下图所示的安装距离要求，否则可能引起起火等风险。

使用说明

设备配网

设备默认为 zigbee 协议入网，设备进入组网模式后，可将设备添加至 Aqara Studio 或 Aqara Life App 中使用。

提示

设备在未入网的状态下，上电时灯光呼吸两次，自动进入组网模式，组网时间为 60s。如超过组网时间，则可以对设备进行重新上电，重新进入组网模式。

添加至 Aqara Studio

根据设备当前所使用的协议，请参考以下对应文档完成添加：

协议	文档
Zigbee	Zigbee 设备集成指南
Matter	Matter 设备集成指南

添加至 Aqara Life App

下载 Aqara Life App（扫描说明书二维码，或在 Apple App Store / Google Play 搜索下载）。
打开 App，进入"主页"后点击右上角"+"进入"添加设备"页面，按照 App 提示完成添加。

固件升级

您可以在 Aqara Studio 或 Aqara Life App 中更新设备固件到最新版本后开始使用。

平台	操作
Aqara Studio	阅读固件升级文档，按照提示完成更新。
Aqara Life App	在 App 设置页更新设备固件到最新版本，按照提示完成更新。

提示

如果您将设备集成至第三方生态（如 Apple、Google 或 Amazon 等），无法获取到最新固件，可通过在 Aqara Life App 中添加设备并进行两次"协议切换"操作（如将 Thread 切换为 Zigbee，再重新切换为 Thread），拉取云端最新固件进行升级。

设备重置 / 恢复出厂

操作	操作方式	说明
设备重置	长按驱动上复位按键 5s 以上，或连续通断电 5 次（最后一次保持通电）	灯光呼吸两次，重置成功。设备只清除网络配对，并重新进入组网状态。
恢复出厂设置	10 击驱动上复位按键，或连续通断电 10 次（最后一次保持通电）	灯光呼吸两次，恢复出厂设置成功。设备清除所有配置信息，并重新进入组网状态。
切换协议	在 Aqara Life App 中先移除设备，然后长按重置键 5s 重置，进入配对过程，在设备配对屏幕上点击"切换协议"	注意：切换协议相当于恢复出厂设置，将会清除设备的所有设置和数据。

产品功能

基础调光

功能	说明
开关	支持基础的打开与关闭功能
亮度	支持 1% - 100% 的亮度调节
色温	支持 1800K - 12000K 宽域色温调节（设备入网后默认色温为 4000K 自然白光）
颜色调节	支持淡彩 RGB 颜色自定义调节，满足不同氛围色彩需求

情景功能

功能	说明
静态情景	可将特定的白光色温、RGB 彩光及亮度值组合固化储存为专属情景，便于一键调用，支持复制、编辑、删除；自定义情景总上限：matter - 30 个、zigbee - 26 个
动态序列	支持多关键帧设置。可通过自定义关键帧的：色温（1800K-12000K，默认 5500K）/ 颜色亮度（1-100%，默认 50%）过渡时间（0-59 分 59 秒，颗粒度 100ms）持续时间（0-59 分 59 秒，颗粒度 100ms）及循环方式（一直循环/1-99 次）生成流转的白光光效序列，序列数量至多 20 项
彩光动态情景	支持通过色卡/色板选择颜色生成特定效果。可自定义：序列参数：颜色序列数量至多 8 项亮度：1% - 100%（默认 50%）速率：1% - 100%（默认 50%）动态效果：支持呼吸、烛光、幻彩、闪烁 4 种模式（安全提示：闪烁模式包含快速闪烁的光效，光敏性癫痫患者请谨慎使用）

配置项

配置项	说明
通讯协议	Zigbee（出厂默认） / Thread
通电后状态	四模式可选：断电记忆（默认）：再次上电后保持断电之前的状态来电后电器通电：再次上电后打开继电器通电来电后电器断电：再次上电后断开继电器断电开关状态反向：与断电之前的状态相反
开/关灯过渡时间	默认值：1500ms，最大区间范围 0-10s
过渡曲线配置	灯光以设置曲线效果过渡至目标状态调整方式：曲线拖拽，调整后曲率实时更新自定义数值，范围：0.2~6。 a=0.2~1：先快后慢； a=1：均匀； a=1~6：先慢后快 * 支持小数点后两位（步长 0.01）
初始亮度配置	支持 1-50% 范围调整，默认 1%，步进 1%。配置开灯初始亮度后，开灯时将以配置值为初始亮度执行过渡效果至最终状态（当上一次关灯时亮度低于配置的开机初始亮度时，按照上一次关灯时的亮度直接亮灯，无过渡时间）
调光范围配置	点击进入后可设置灯的最大、最小亮度，设置后设备主页、自动化组件的亮度范围 1-100% 分别对应亮度范围设置中的最大最小照度范围
查找设备	点击后，设备出现闪烁或长鸣

按键说明

操作方式	功能说明
单击复位按键	开/关灯
长按复位按键 5s	重置设备网络，清除网络配对，重新进入组网状态
10 击复位按键	恢复出厂设置，清除所有配置信息，重新进入组网状态

指示灯说明

指示灯状态	功能说明
灯光呼吸两次	设备进入组网模式 / 重置成功 / 恢复出厂成功

维护保养

定期用干燥软布擦拭产品表面，避免积尘影响使用效果；
请勿使用化学溶剂清洁产品；
长期不使用时，请断电存放于干燥环境。

支持网关信息

本产品需配合 Aqara 网关使用以获得最全功能支持。本产品为新物模型子设备，请使用已升级到 v4.5.50 及以上版本的网关。

参数	说明
Aqara 网关支持	GX300M AX100M GX100M M300 M200 AXI00S GR100S

自动化相关信息

支持的自动化触发/结果

条件类型	支持的自动化条件
自动化条件	打开
	关闭
	开着
	关着
自动化结果	打开
	关闭
	打开/关闭
	设置亮度
	设置亮度（不带开关）
	设置色温
	设置颜色
	设置色温及亮度
	设置颜色及亮度
	亮度+
	亮度-
	色温+
	色温-
	调节色温（仅支持旋钮调节或魔方平面翻转）
	调节亮度（仅支持旋钮调节或魔方平面翻转）
	设置为指定情景

产品认证

SRRC、CCC

产品保修

保修说明

本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务。

保修政策

在三包有效期内，您可以依照本规定免费享受退货、换货、维修的服务，退货、换货、维修应当凭发票办理。

服务类型	服务政策
退货	自签收次日起 7 天内产品因质量原因退货（电商购买渠道，由用户承担物流费用）
换货	自签收次日起 15 天内产品因质量原因换货
维修	自签收次日起 3 年内产品因质量原因维修

提示

因运输过程中需使用包装箱保证产品运输安全，建议您自签收之日起至少保留外包装 30 天。

非保修条例

未经授权的维修、误用、碰撞、疏忽、滥用、进液、事故、改动、不正确的使用非本产品配件，或撕毁、涂改标签、防伪标记；
已超过三包有效期；
因不可抗力造成的损坏；
不符合《产品性能故障表》所列性能故障的情况；
因人为原因导致本产品及其配件产生《产品性能故障表》所列性能故障。

产品性能故障表

因结构或者材料因素造成表面裂损
产品功能异常

排障指引

故障一：设备无法入网

可能原因	解决方案
设备未处于组网状态设备不在网关有效通讯距离内手机蓝牙未开启网关版本过低，未支持新物模型	重新上电，设备将自动进入组网模式（灯光呼吸两次），组网时间 60s；确保设备在网关有效通讯距离内；确保手机蓝牙已开启；确认网关已升级到 v4.5.50 及以上版本；如超过组网时间仍未入网，重新上电后重试。

故障二：设备无法配对/连接

可能原因	解决方案
网关未升级到支持版本设备已绑定到其它网关	确认网关已升级到 v4.5.50 及以上版本；长按复位按键 5s 重置设备，重新配网；如需切换协议，先在 Aqara Studio 或 Aqara Life App 中移除设备，然后长按重置键 5s 重置。

故障三：灯具不亮/颜色异常

可能原因	解决方案
电源连接异常接线错误灯具处于过温保护状态	检查 100-240V 交流电源是否正常接入；检查灯的零、火线接线是否正确，并进行可靠绝缘；确认灯具周围未被隔热材料覆盖（参见安装距离要求）；如长时间使用后失效，等待灯具冷却后重新上电。

特定说明

微功率设备使用说明

本产品使用的 Zigbee / Thread 技术符合"微功率短距离无线电发射设备目录和技术要求"中通用微功率设备 F 类设备的技术要求，用于数据传输应用。采用一体化天线，控制、调整及开关等使用方法请参考产品说明书中相关内容；
不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改发射天线；
不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护；
应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰；
如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用；
在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象设备站、卫星地球站（含测控、测距、接收、导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门的规定；
禁止在以机场跑道中心点为圆心、半径 5000 米的区域内使用各类模型遥控器；
微功率设备使用温度为 -10°C ~ +50°C，供电为 100-240V AC。
