KNX IP 设备接入

本文说明如何将 KNX/IP 设备接入 Aqara Studio。

前提条件​

在开始之前，请确保：

添加 KNX/IP 设备​

  1. 在左侧侧边栏点击进入设备管理页面。在左侧 协议和设备 单击 ... 按钮，选择 添加协议。

    添加协议

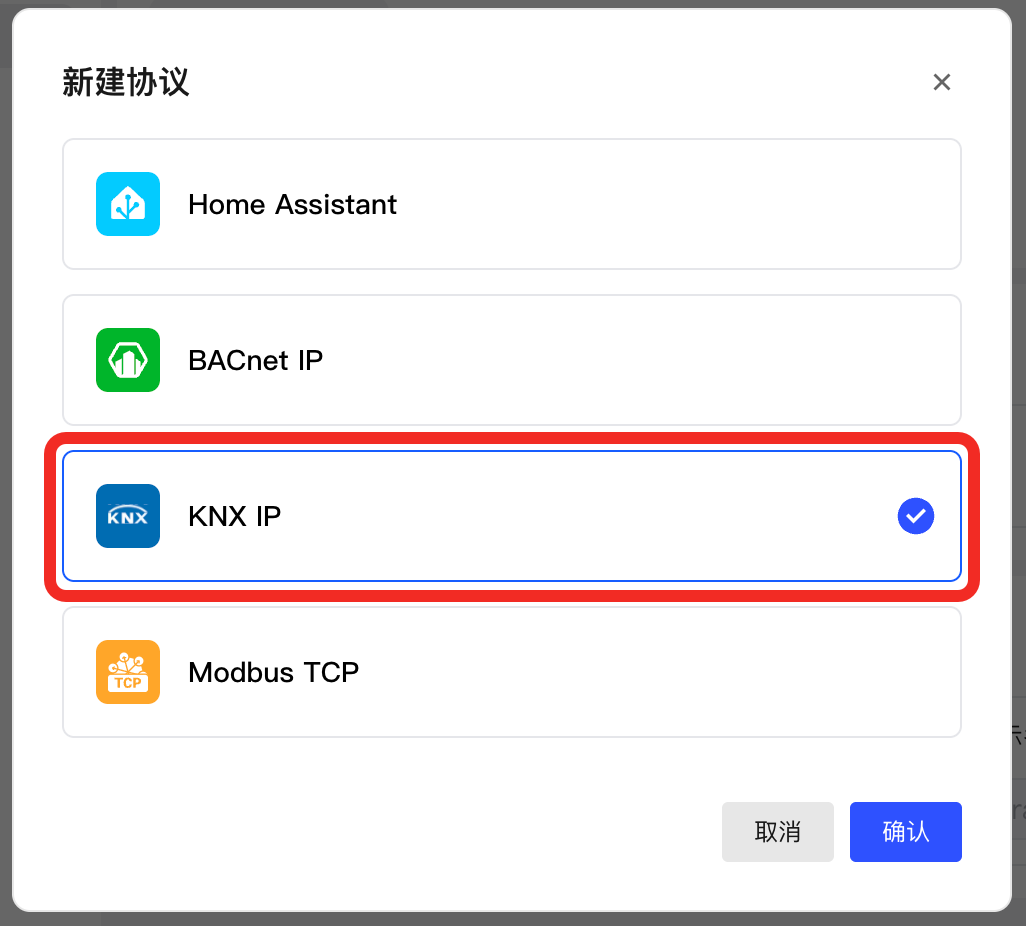

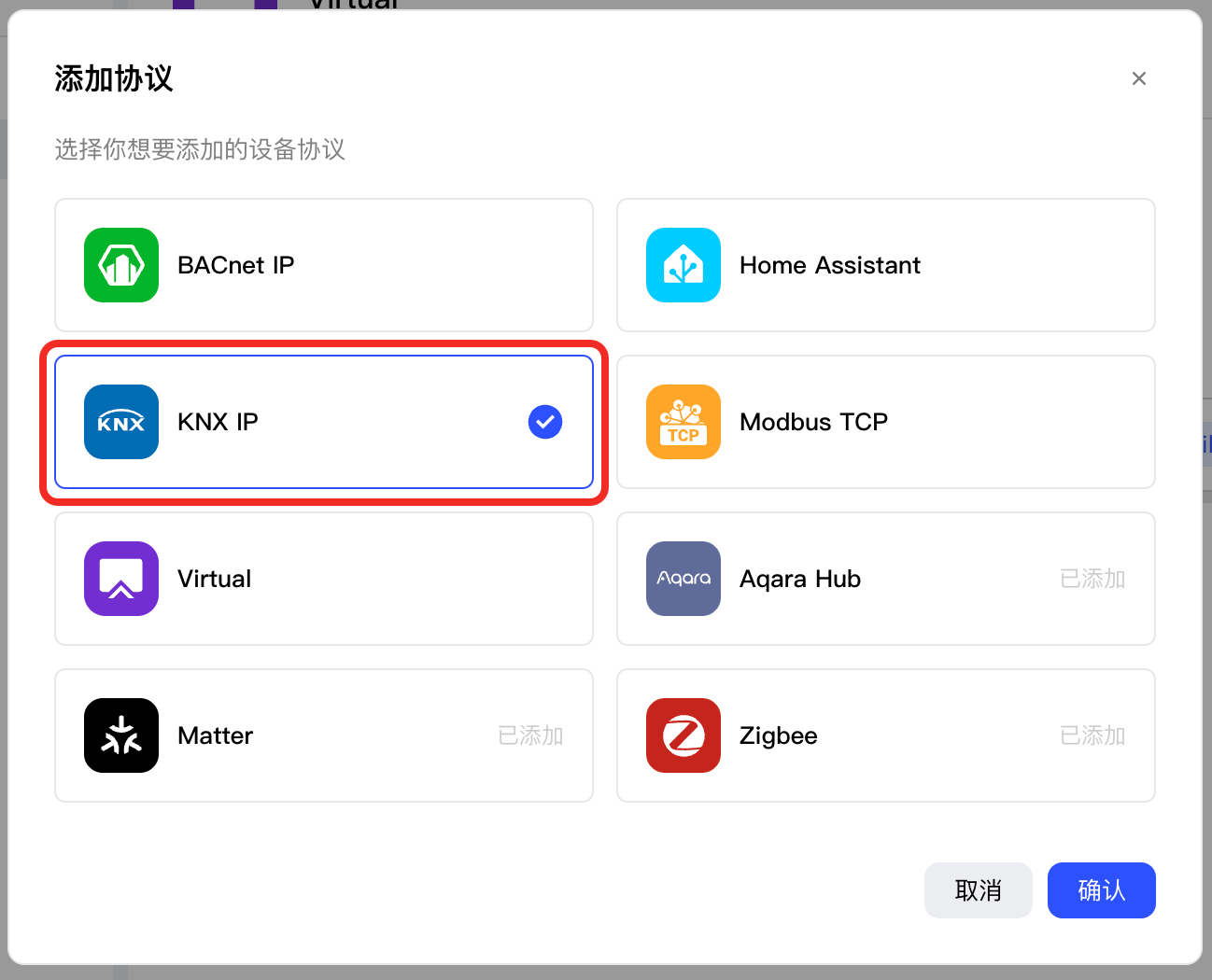

  2. 在弹窗中选择 KNX IP，以添加 KNX IP。

    选择 KNX IP

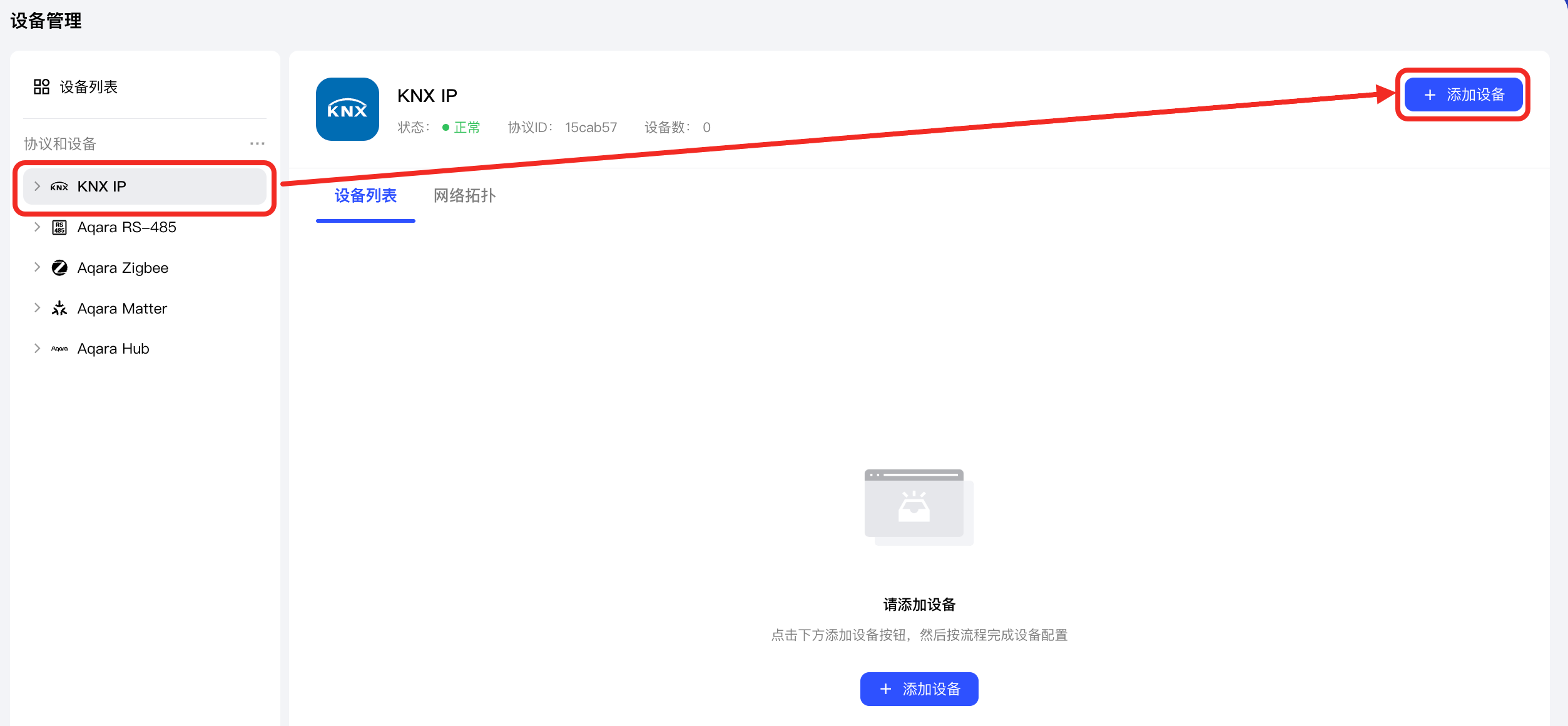

  3. 选择 KNX IP，单击 添加设备 按钮。
    单击添加设备按钮

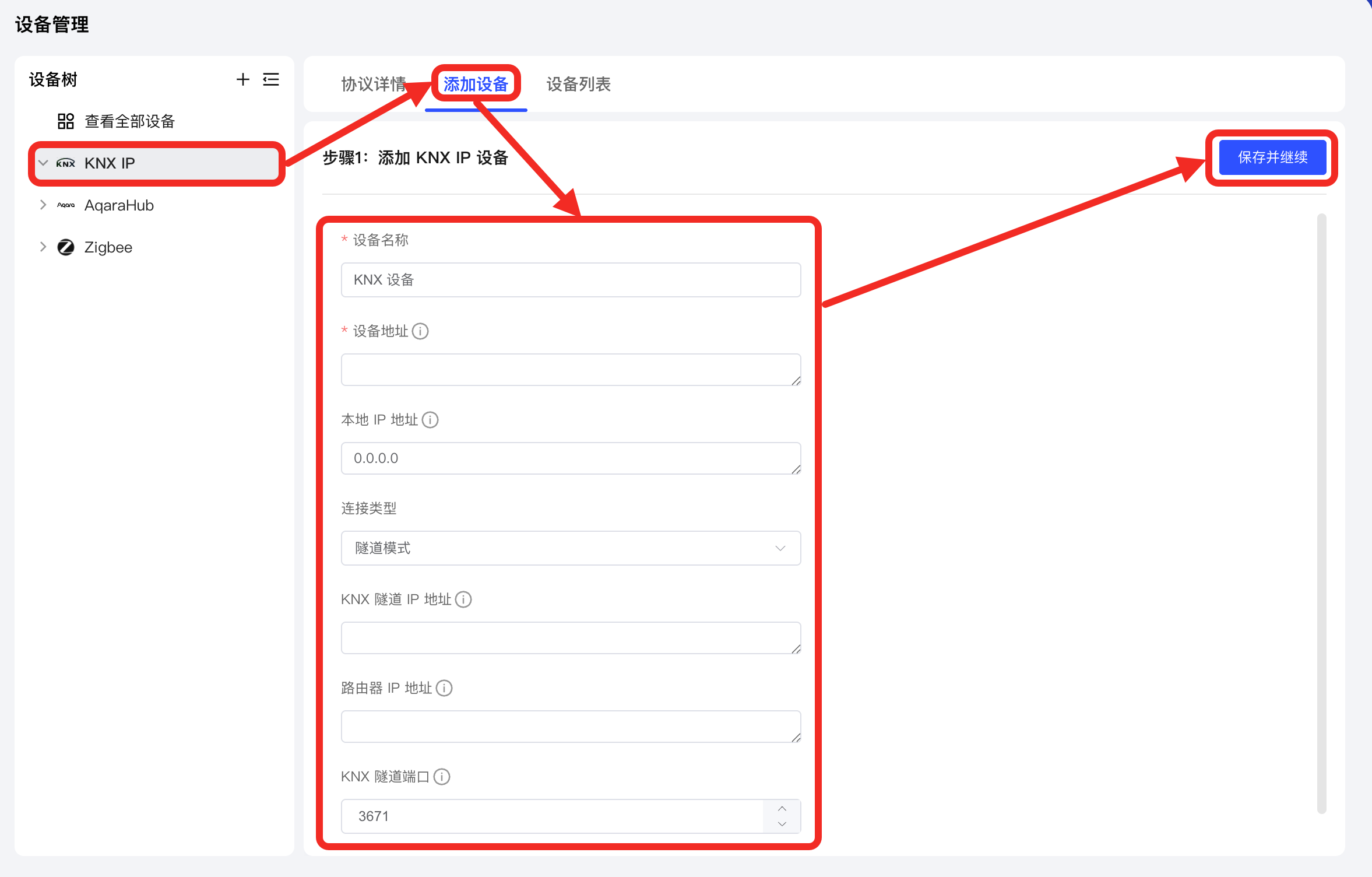

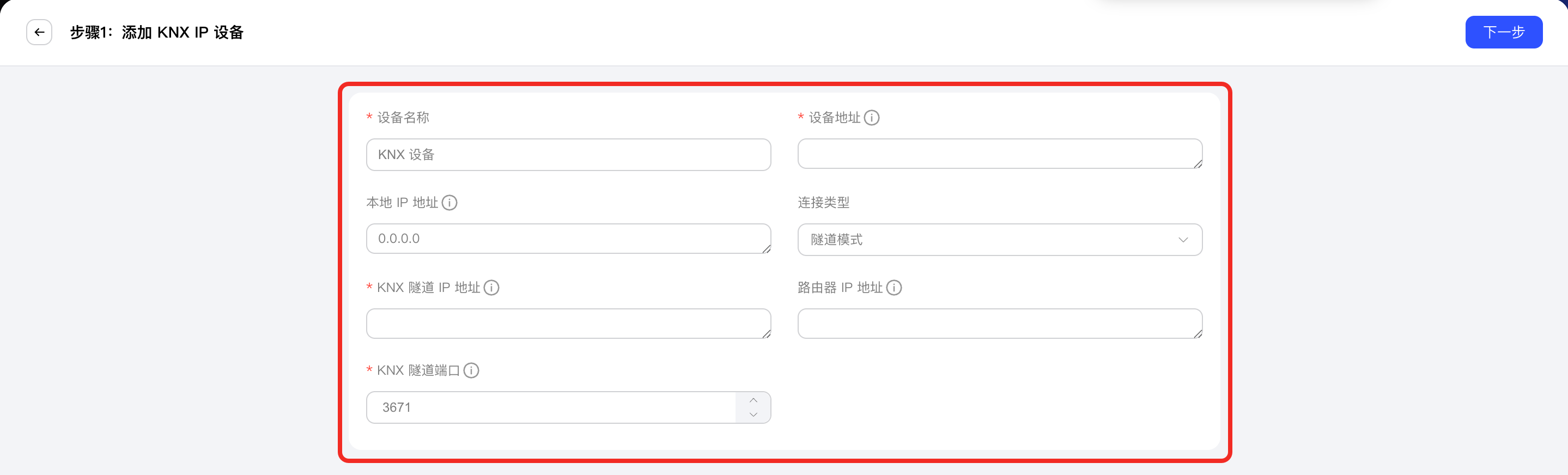

  4. 在 添加 KNX IP 设备 页面，填写如下参数，并单击 下一步 按钮。

    添加 KNX IP 设备

    相关字段如下表所示：

    参数名称说明
    设备名称您为设备自定义的名称。
    设备地址KNX 设备在 KNX 网络中的唯一地址标识符，传入您在 ETS6 添加设备时设置的物理地址，格式为三段式（如 1.1.0）。
    本地 IP 地址本地设备（客户端）的 IP 地址，用于与 KNX 网络通信；默认使用：0.0.0.0 表示系统自动分配。
    连接类型选择您设备支持的连接模式：
    • 隧道模式：适用于点对点连接（如下载程序、智能家居系统）。
    • 路由模式：组播连接（用于监控总线流量或组播方式控制）。
    说明：如果您不清楚设备的连接类型，请阅读设备说明书，或咨询该设备厂商技术支持。
    KNX 隧道 IP 地址KNX 隧道服务器的 IP 地址，用于建立 KNX/IP 隧道连接；作为 KNX 网络与 IP 网络之间的网关，提供 KNX/IP 隧道服务，转发 KNX 数据包。当连接类型为“隧道模式”，必填。格式：xxx.xxx.xxx.xxx（如：192.168.1.100）
    路由器 IP 地址KNX/IP 路由器的 IP 地址，当连接类型为“路由模式”，必填，用于 KNX 网络路由节点，转发 KNX 数据包到目标设备。
    KNX 隧道端口KNX 接口设备的端口号，当连接类型为“隧道模式”，必填。默认为 3671，如果您曾经调整过端口号，请以您更新过的号码为准。

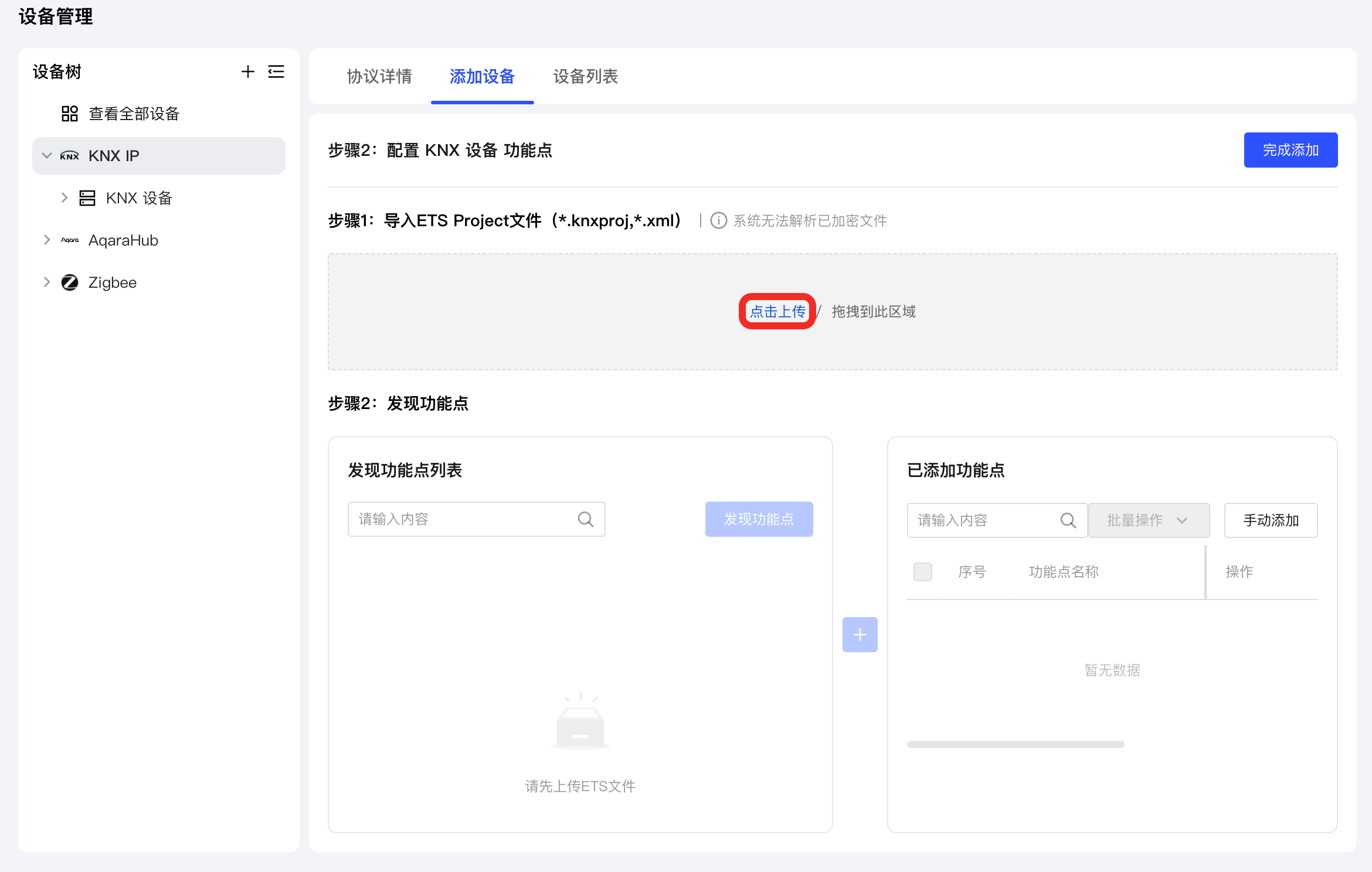

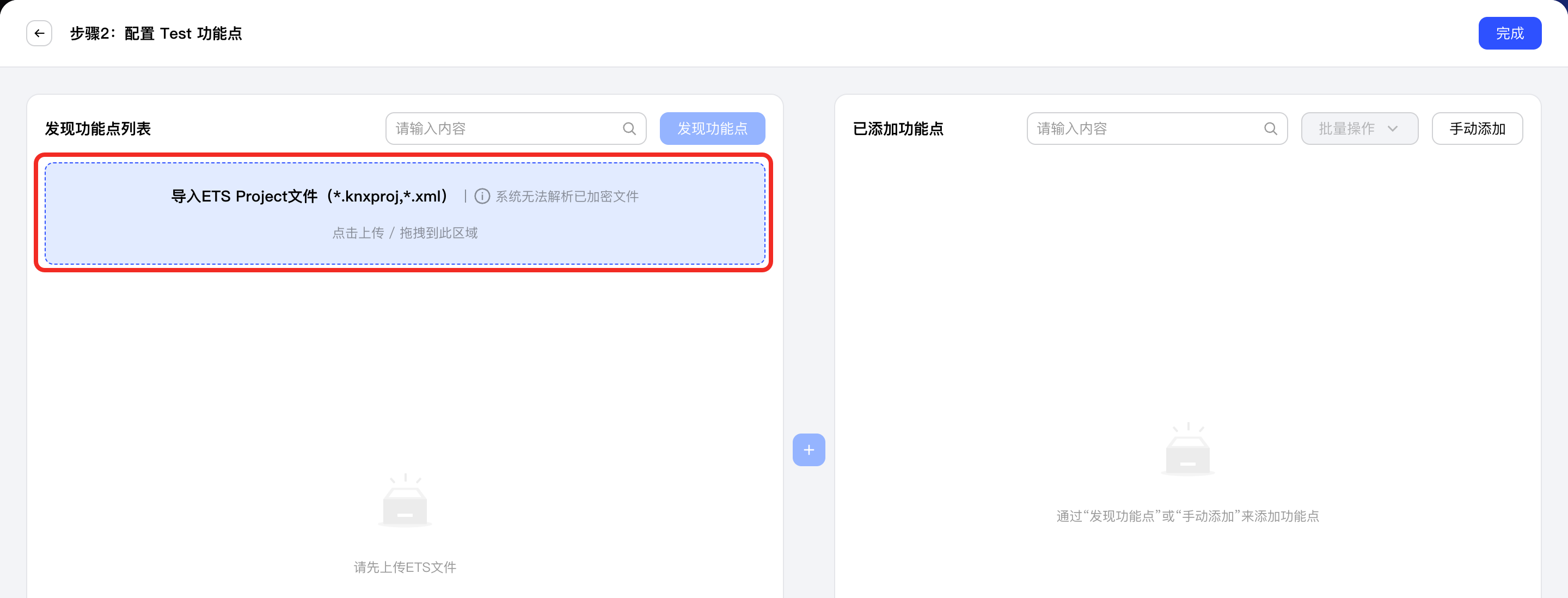

  5. 导入设备对应的 KNXPROJ 文件或群组地址 XML 文件（均可通过 ETS6 导出）。

    上传文件

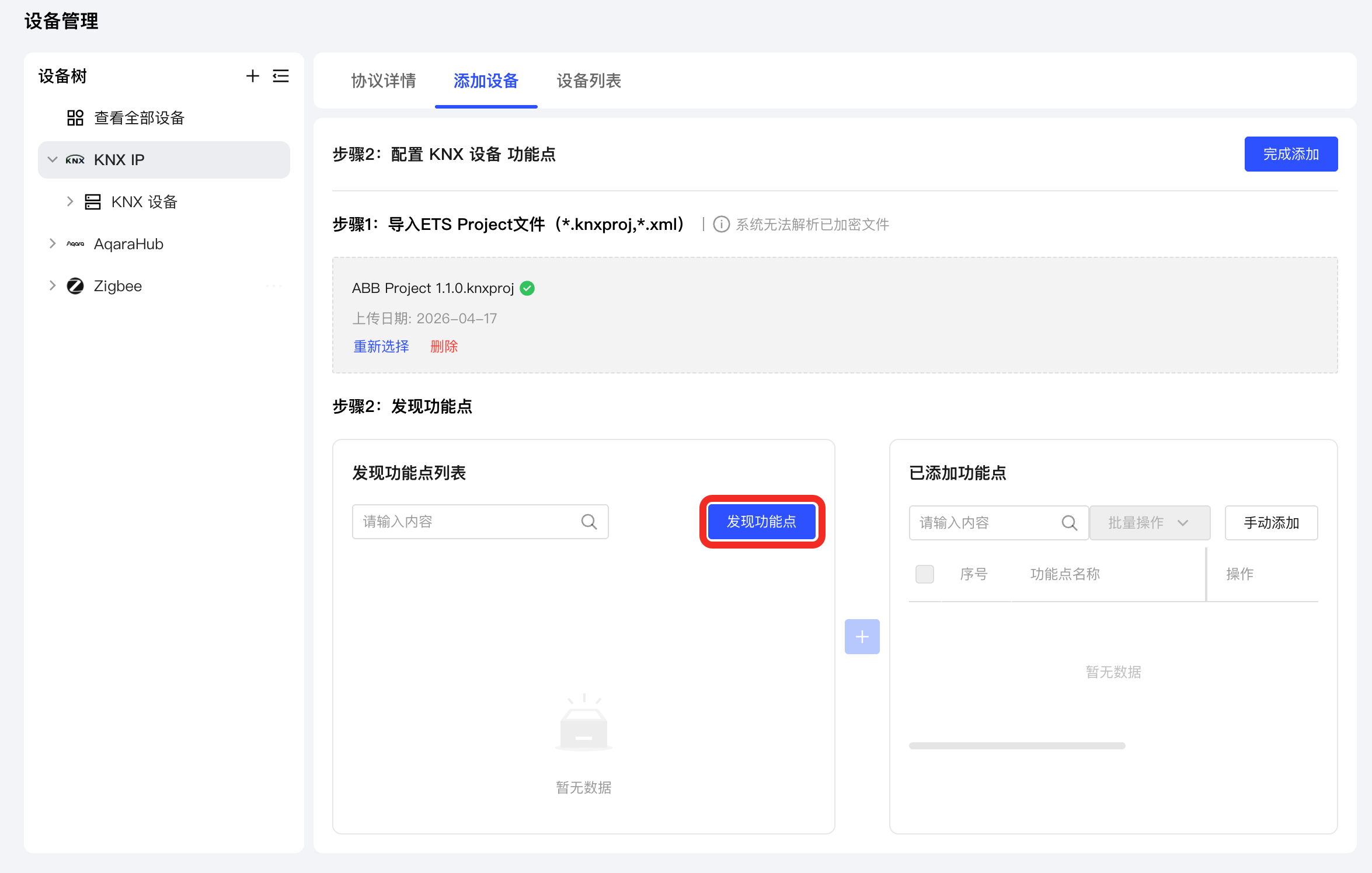

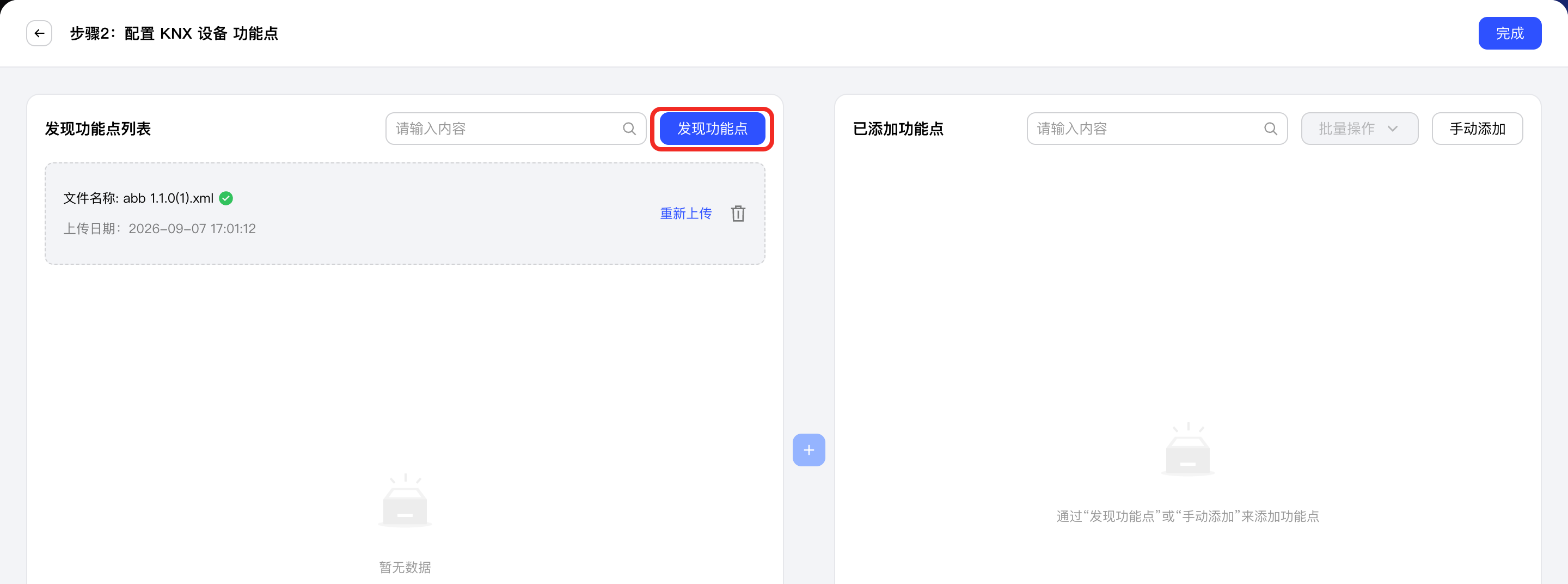

  6. 文件上传成功后，点击 发现功能点 按钮，系统将自动解析文件并生成可添加的功能点列表。

    单击发现功能点按钮

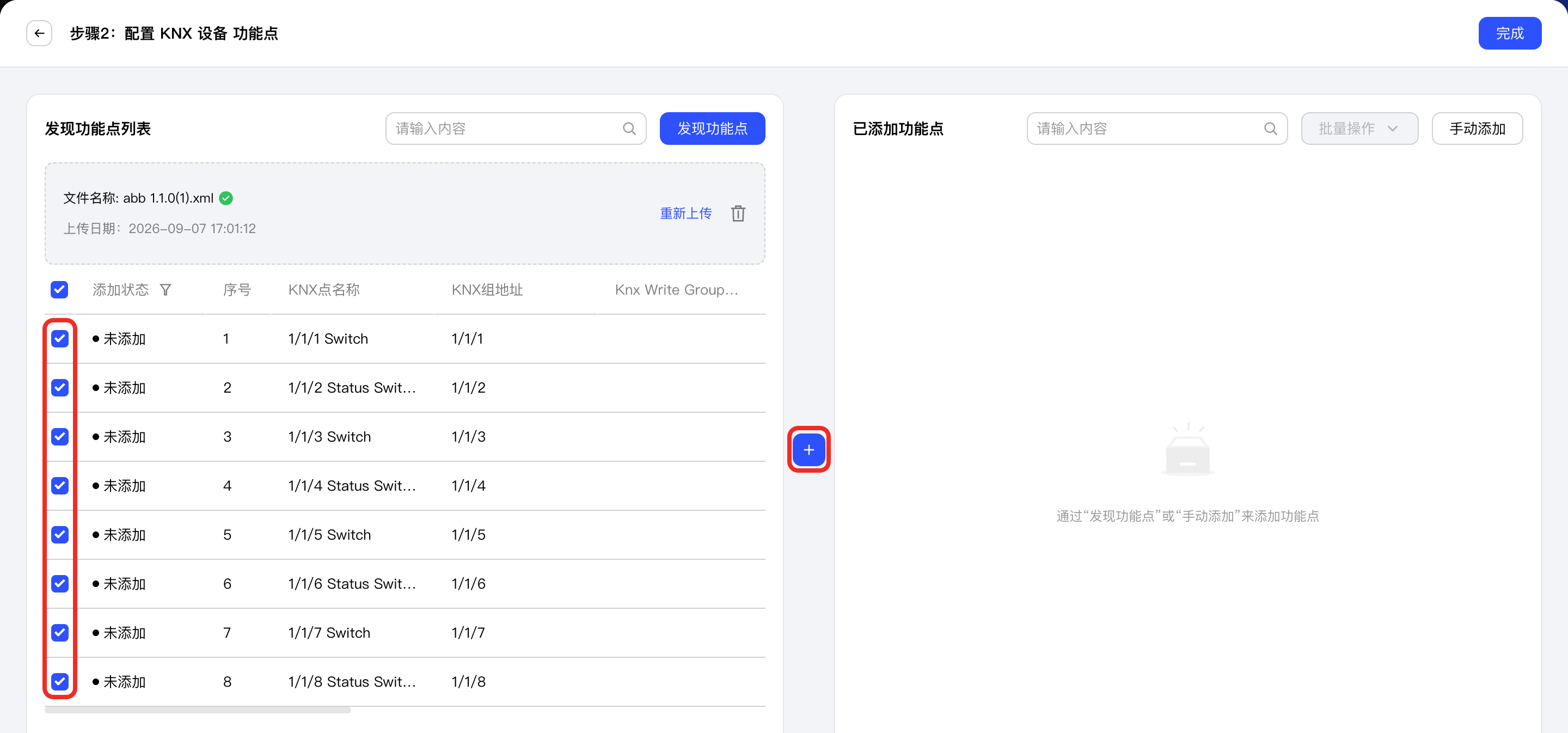

  7. 勾选需要的点，单击中间 + 按钮。

    选择功能点列表并单击添加

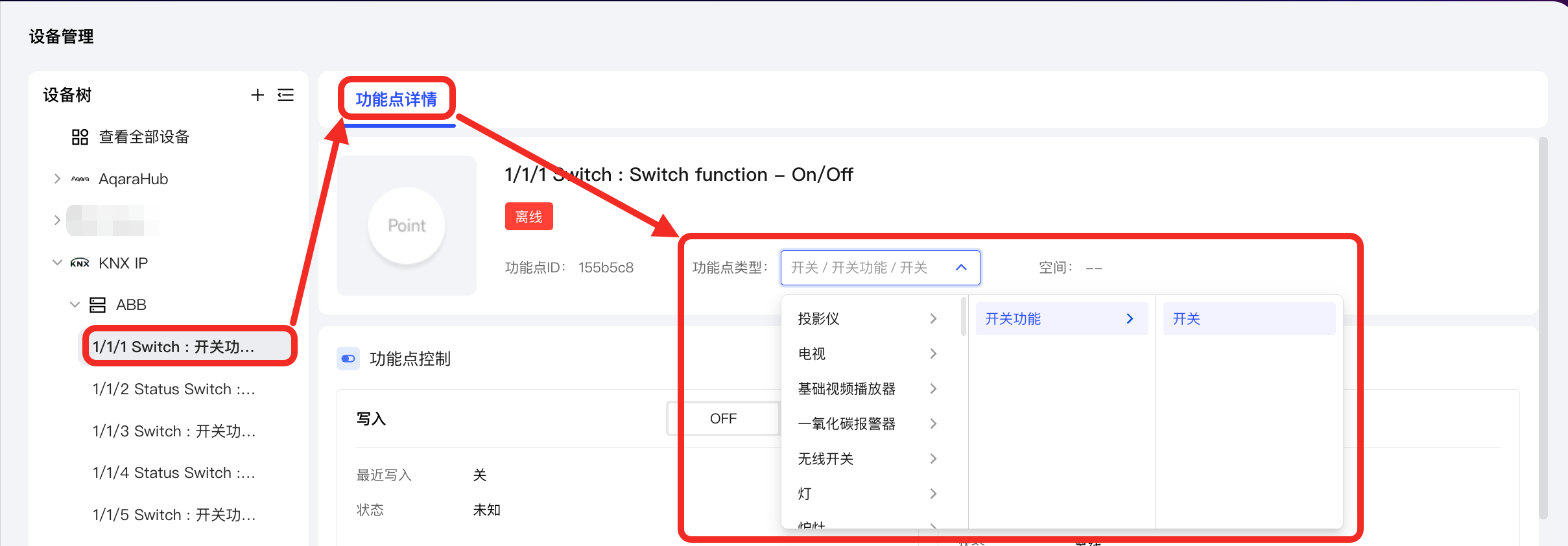

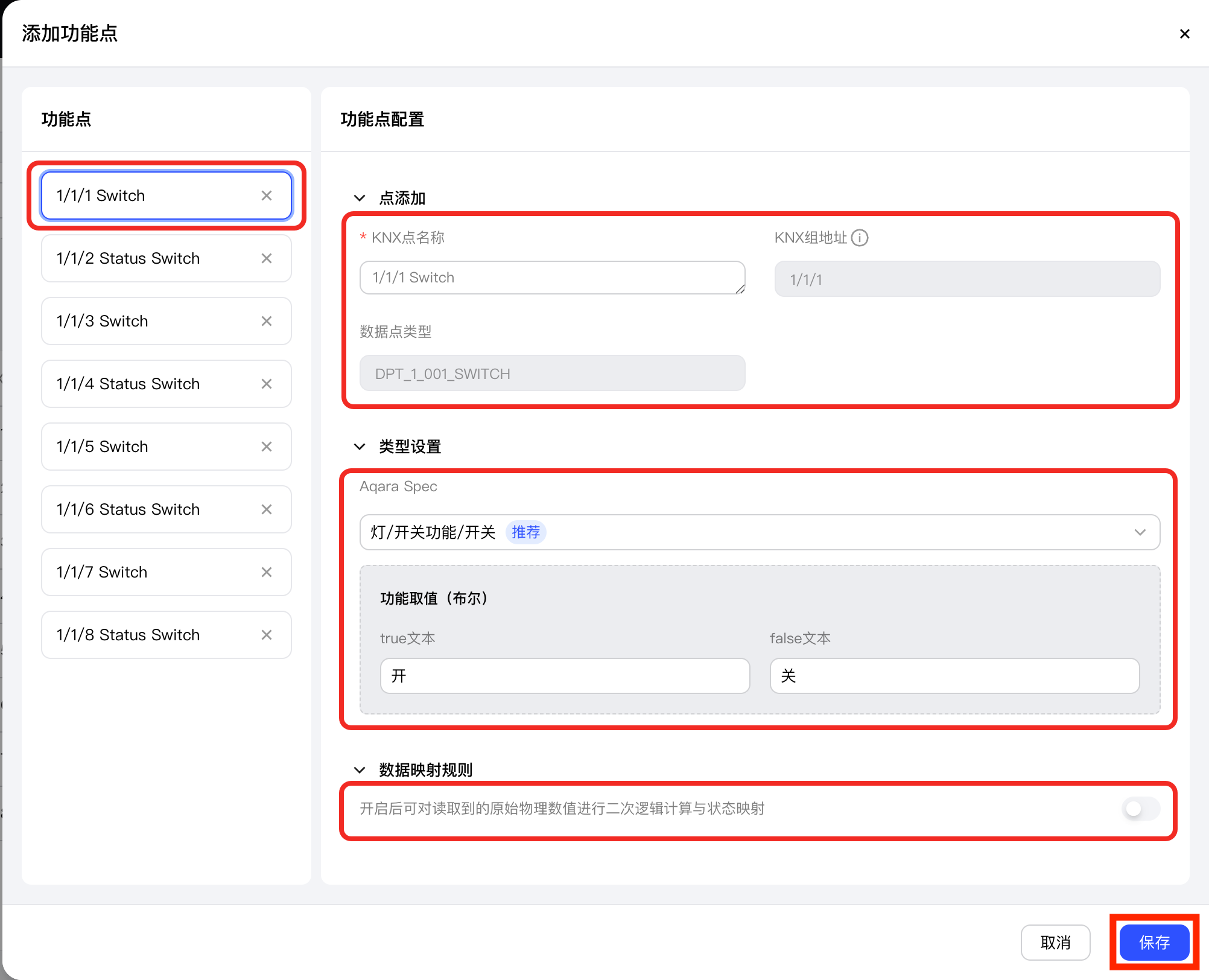

    Aqara Studio 会根据点的类型，自动将功能点关联到 Aqara Spec 协议中的同类型功能点。请在左侧 功能点配置 中找到 类型设置 > Aqara Spec，确认推荐类型是否与该功能点的实际功能一致。如果不一致，请调整为正确功能点。

    配置功能点列表并保存

    如果该 KNX IP 设备的功能点与您选择的 Aqara Spec 功能点数据类型不一致，系统将触发 数据映射。请在 数据映射规则 中配置原始数值与 Aqara Spec 目标值之间的映射关系。

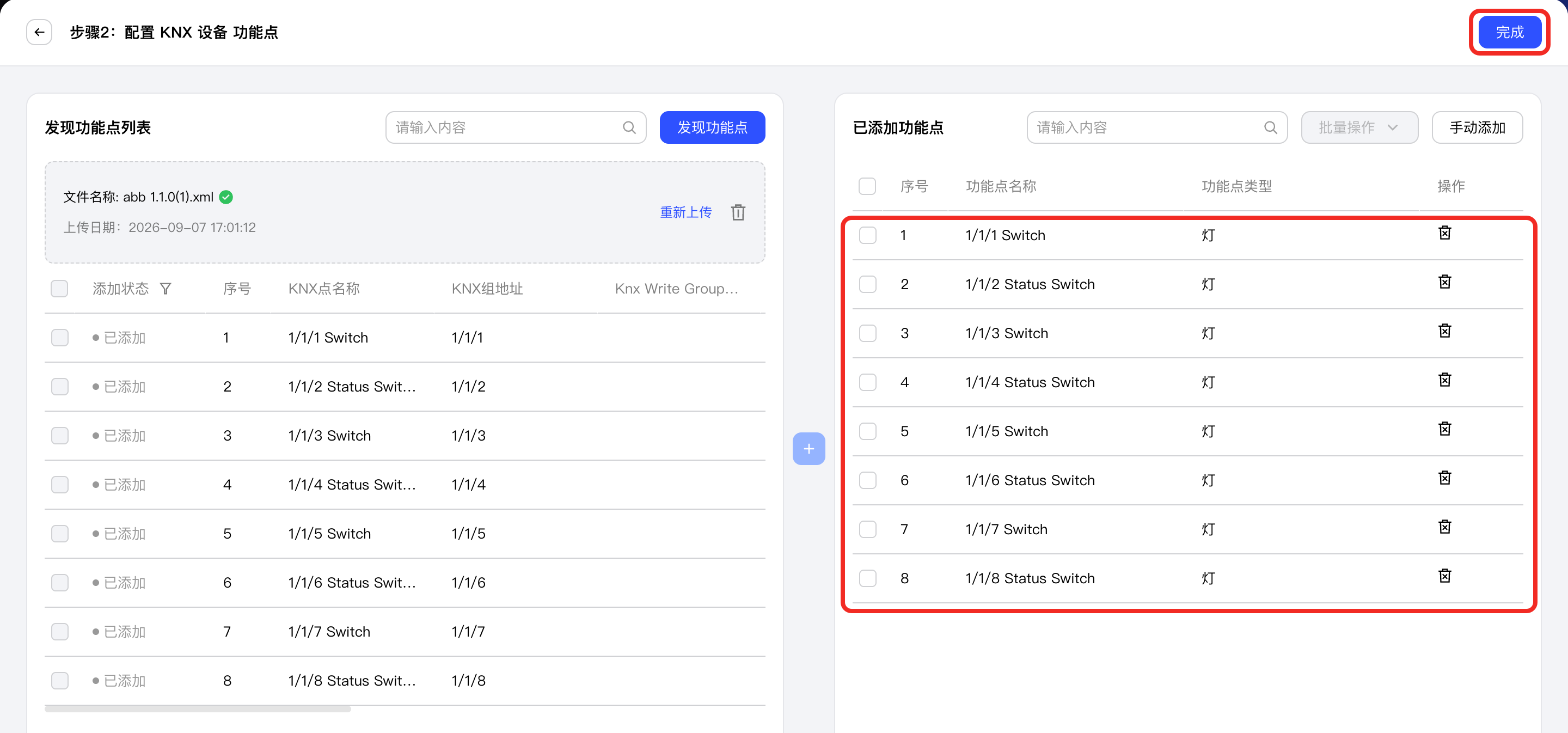

    新增功能点会出现在右侧的已添加功能点列表，并同步显示在左侧设备树的相关设备下

    功能点列表添加完成

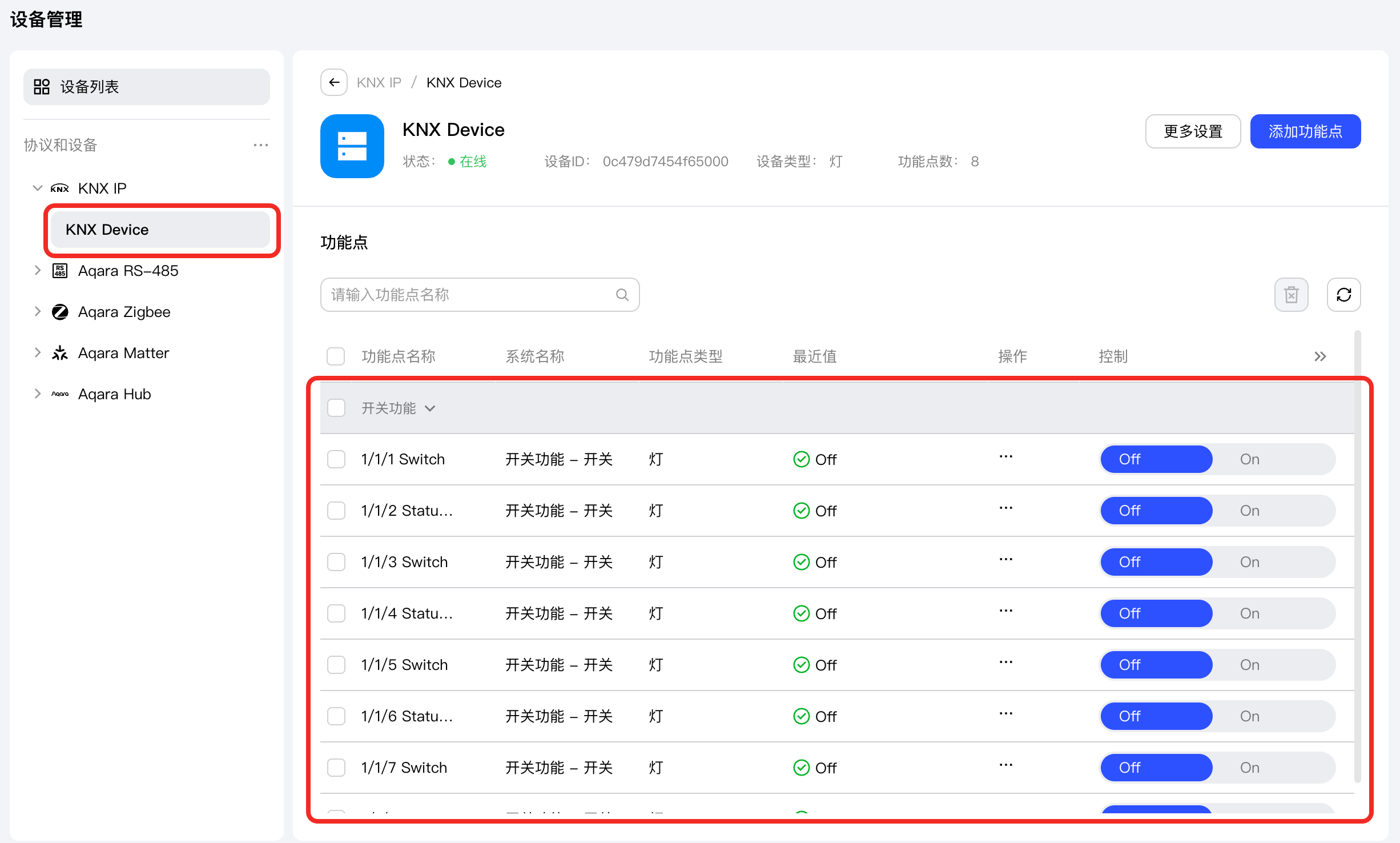

  8. 回到 设备管理 页面，您会发现在 协议与设备 树的 KNX IP 节点中存在已添加的设备。选择该设备，您可以查看功能点列表。

    检查已添加设备和功能点列表

下一步​

接下来，您可以直接 查看该设备的详情和控制该设备，还可以利用该设备 编排自动化逻辑 了。

常见问题​

如何手动添加 KNX 功能点列表添加完成​

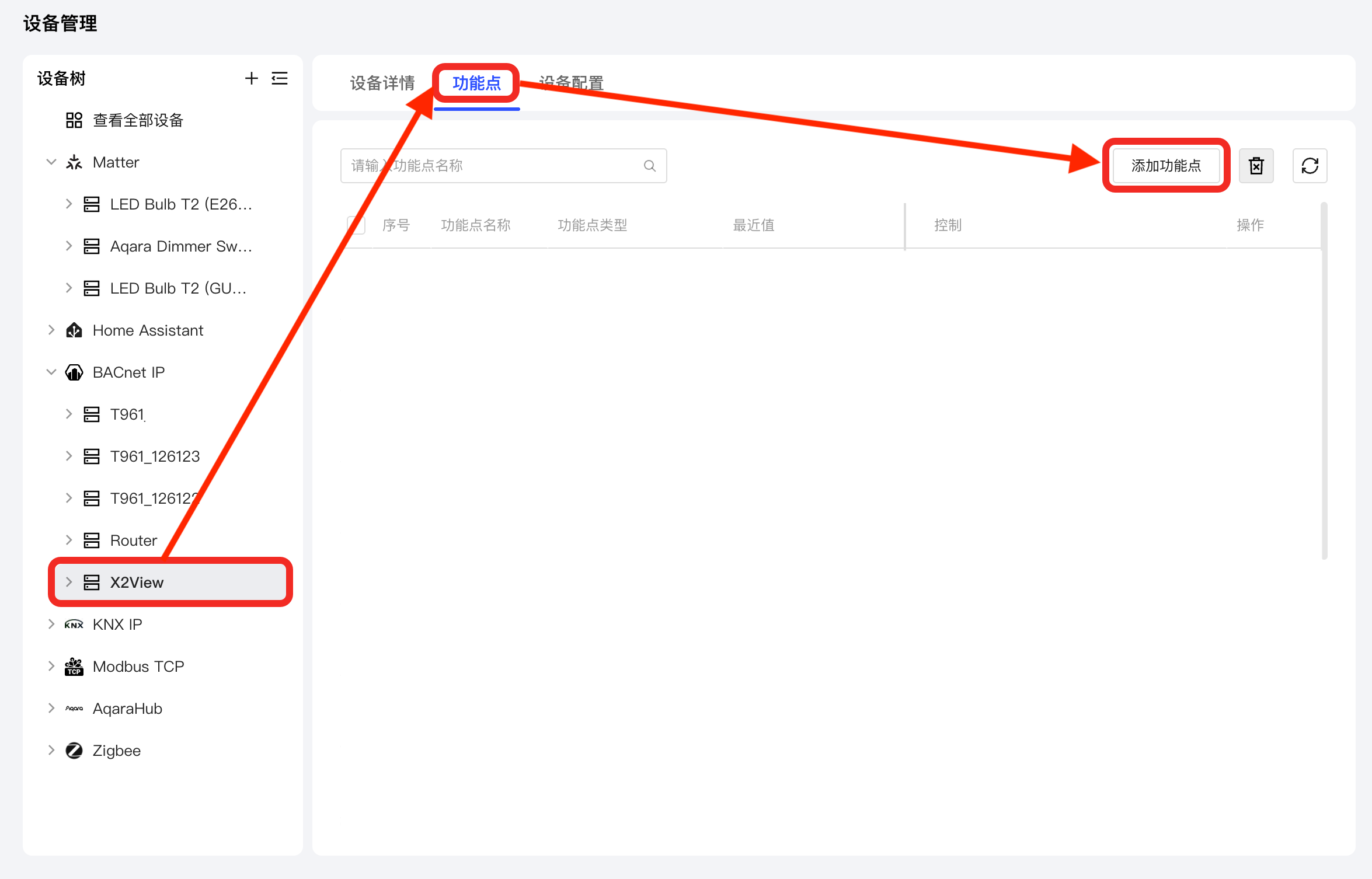

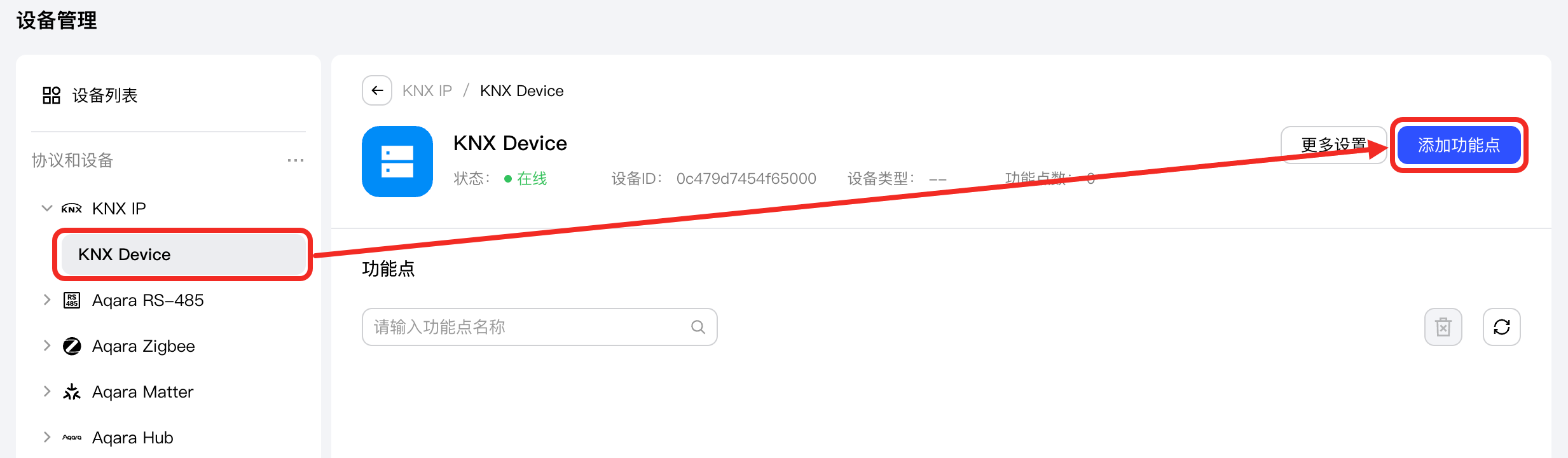

  1. 在左侧侧边栏点击进入设备管理页面。在左侧 协议和设备 树选择设备，进入其管理页面。单击 添加功能点 按钮。

    单击添加功能点按钮

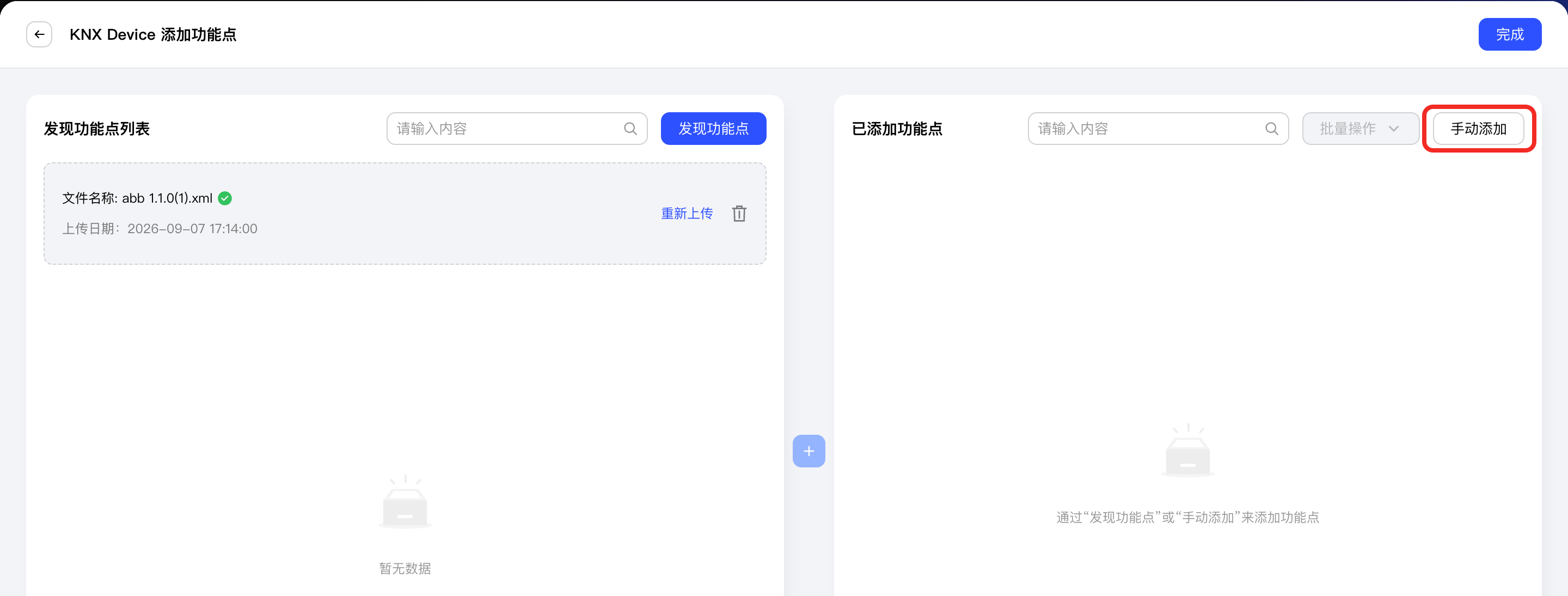

  2. 在添加功能点的页面，单击 手动添加 按钮。

    单击手动添加功能点按钮

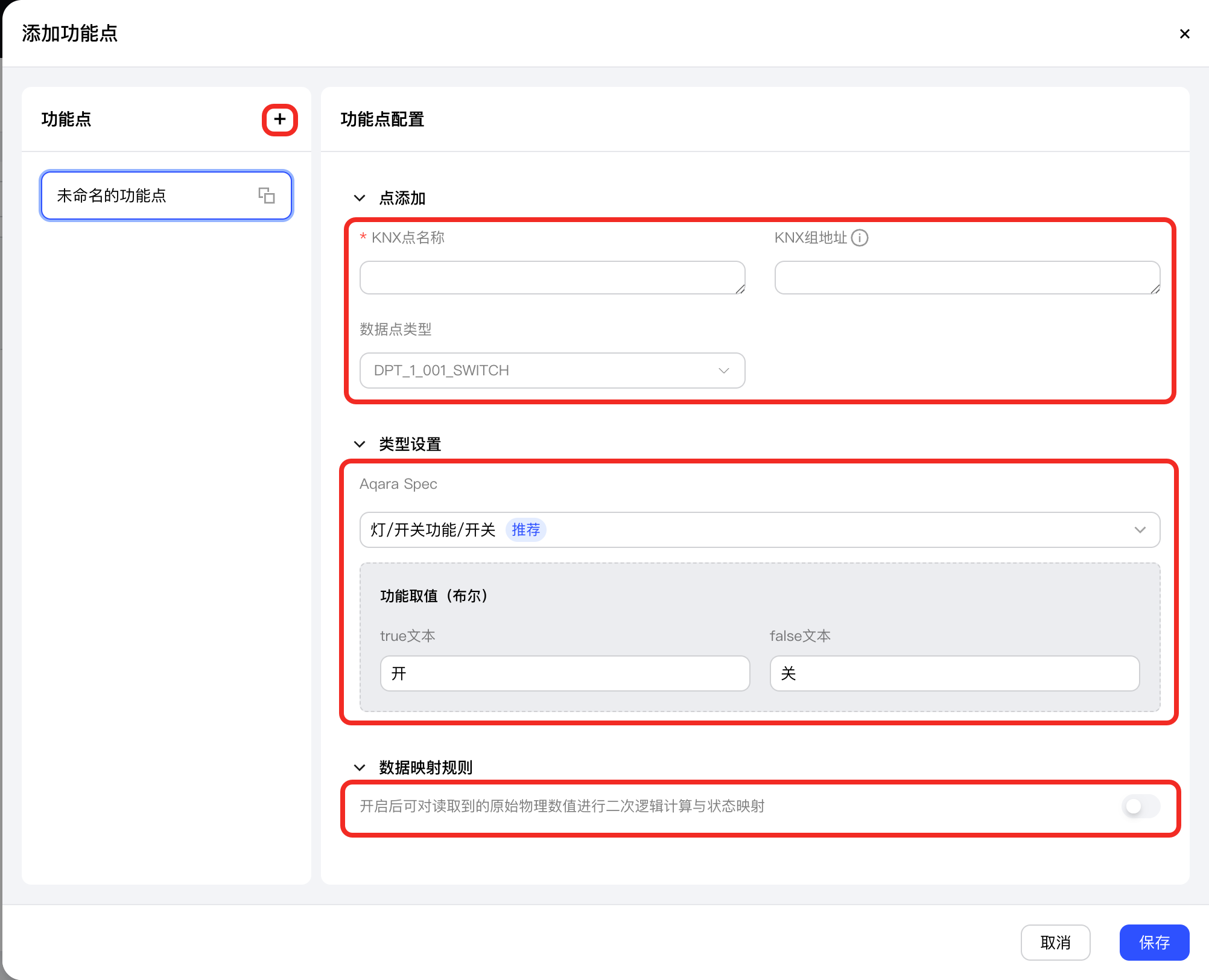

  3. 在 添加功能点 弹窗中，您可以在左侧 功能点 列表中单击 + 按钮，手动添加功能点。

    配置自定义功能点

    选中新增的功能点后，即可配置其各项参数，详情参考如下：

    • 点添加：

      参数是否必填说明
      KNX点名称✔您自定义的点位名称。
      KNX组地址✔点位对应的 KNX 组地址，此字段您在 ETS6 上配置的相关字段。
      数据点类型✔点位的数据类型（DPT），此字段您在 ETS6 上配置的相关字段。

    • 类型设置：

      • 当功能点值的类型为数值型时：

        参数类型参数名称是否必填参数说明配置示例
        Aqara Spec-✔用于将此点位关联到 Aqara Spec 协议中的对应功能点，实现标准化控制与管理。空调/冷暖控制功能/设置温度
        功能取值（数值）最小值✔配置数值型功能点的取值范围的最小值。16
        最大值✔配置数值型功能点的取值范围的最大值。30
        步长✔配置数值型功能点的取值范围的步长。1
        单位✔配置数值型功能点的取值范围的单位。摄氏度（℃）
        精度✔配置数值型功能点的取值范围的精度，支持以下：
        • 整数
        • 小数点后 1 位
        • 小数点后 2 位
        • 小数点后 3 位
        		整数

      • 当功能点值的类型为布尔型时：

        参数类型参数名称是否必填参数说明配置示例
        Aqara Spec-✔用于将此点位关联到 Aqara Spec 协议中的对应功能点，实现标准化控制与管理。门窗传感器/接触/接触状态
        功能取值（布尔）true 文本✔配置布尔型功能点取值为 true 时显示的文本。已关上
        false 文本✔配置布尔型功能点取值为 false 时显示的文本。已打开

    • 数据映射规则：开启后可对读取到的原始物理数值进行二次逻辑计算与状态映射。相关规则请阅读 数值映射函数

      • 当功能点值的类型与 Aqara Spec 类型不一致时（如数值型需要映射为布尔型，或布尔型需要映射为数值型），请开启此选项，实现物理值与标准功能点类型之间的转换与映射。
      • 若功能点值的类型与 Aqara Spec 类型一致，则无需开启本选项。
