逻辑卡片

提示

截图与实际界面可能有所不同，请以实际为准。

概述

在自动化场景配置中，若您希望依据多个条件的组合结果来判断是否执行某个行为，则需要使用逻辑类卡片，包含：与、或、状态取反、逻辑运算。

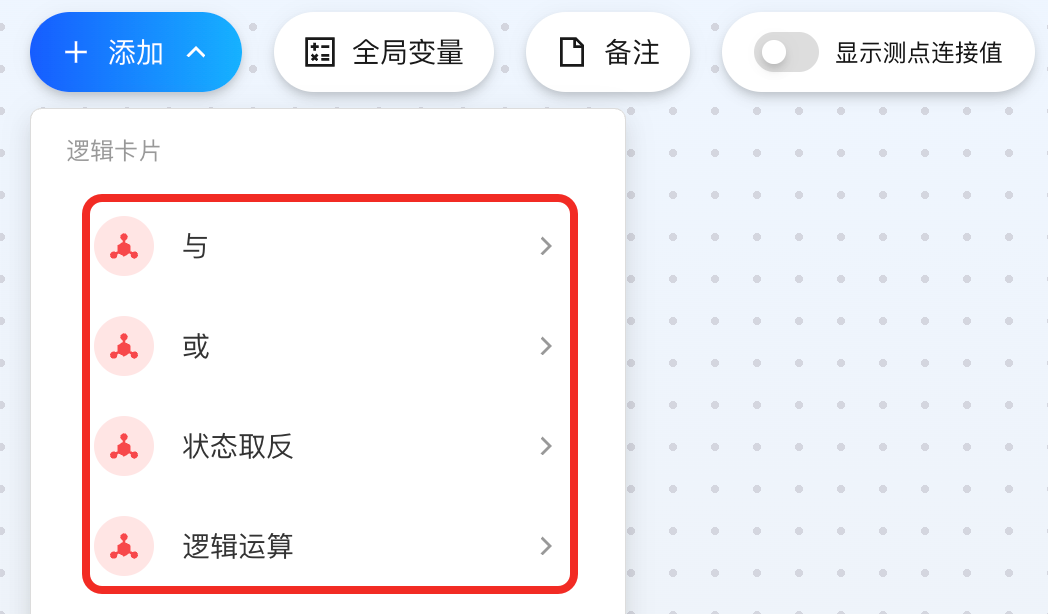

逻辑类包含的卡片如下图所示：

与

功能

当您需要在所选设备的布尔状态全部符合条件时才触发某个行为，可使用“与”卡片。

组成

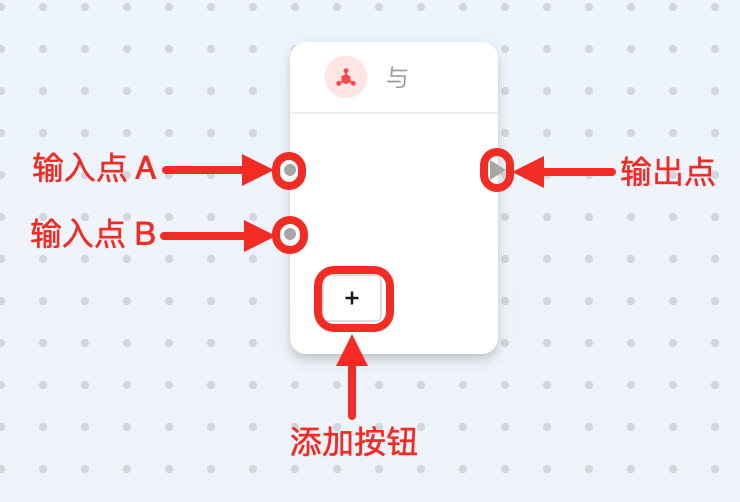

此卡片为多点类型，默认支持 2 个输入点和 1 个输出点，卡片内部拥有 1 个添加按钮，说明如下：

连接点或按钮	是否必选	说明
输入点 A	✔	连接 1 个 布尔型的 赋值变量。
输入点 B	✔	连接 1 个 布尔型的 赋值变量。
添加按钮	✘	可用于增加更多输入点，以连接更多的 赋值变量。
输出点	✔	连接所有条件都满足时将被执行的行为。

使用步骤

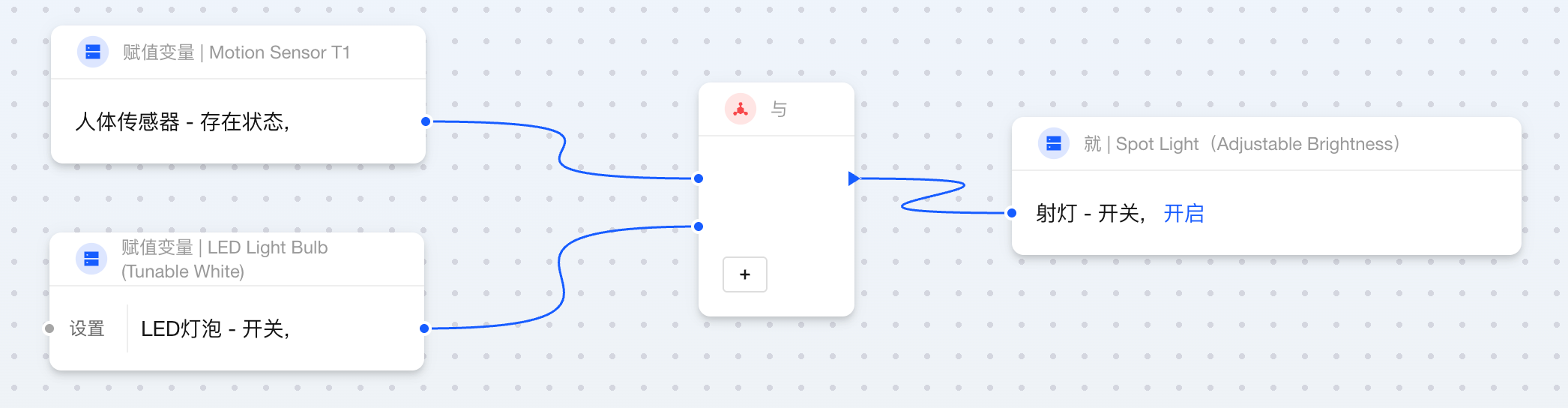

与卡片的使用步骤如下所示：

1. 在卡片左侧分别连接 2 个布尔型 赋值变量。
2. 在卡片右侧连接到待触发的 就 卡片。只要所有布尔型 赋值变量 为 true，就能触发此行为。

提示

本节中描述的 与 卡片使用步骤没有加入时效限制。如需加入状态变化的有效期，请参考时间类卡片的 状态持续 - 根据逻辑运算结果控制设备。

或

功能

当您需要在所选设备的布尔状态部分符合条件时就触发某个行为，可使用“或”卡片。

组成

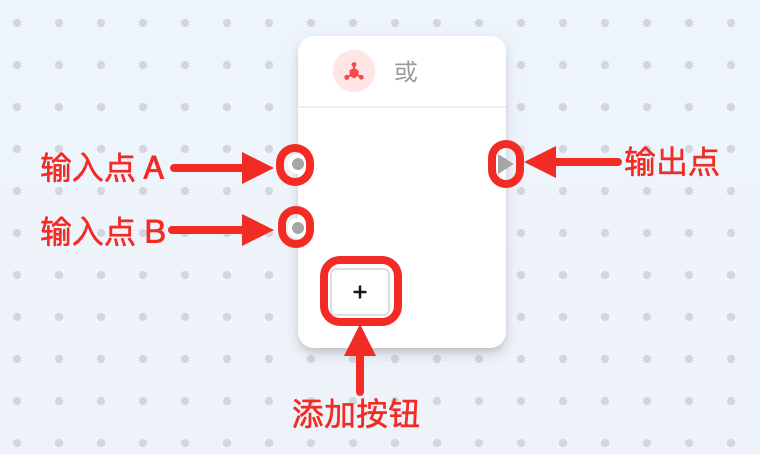

此卡片为多点类型，默认支持 2 个输入点和 1 个输出点，卡片内部拥有 1 个添加按钮，说明如下：

连接点	是否必选	说明
输入点 A	✔	连接 1 个 布尔型的 赋值变量。
输入点 B	✔	连接 1 个 布尔型的 赋值变量。
添加按钮	✘	可用于增加更多输入点，以连接更多的 赋值变量。
输出点	✔	连接任意条件满足时将被执行的行为。

使用步骤

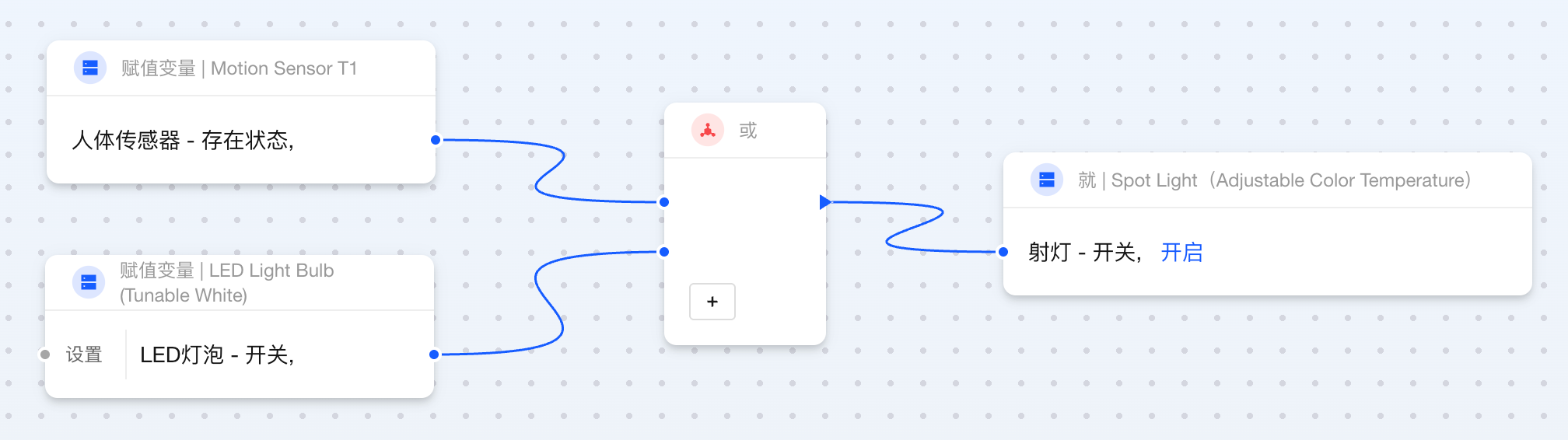

或卡片的使用步骤如下所示：

1. 在卡片左侧分别连接 2 个布尔型 赋值变量。
2. 在卡片右侧连接到待触发的 就 卡片。只需 1 个布尔型 赋值变量 为 true，就能触发此行为。

提示

本节中描述的 或 卡片使用步骤没有加入时效限制。如需加入状态变化的有效期，请参考时间类卡片的 状态持续 - 根据逻辑运算结果控制设备。

状态取反

功能

当您需要使用某个布尔型状态的相反值来控制另一个状态时，可使用“状态取反”卡片。 该卡片会将输入状态的布尔值反转后输出，并传递给目标状态。例如：

• 开关状态为 true → 输出 false，灯泡关闭。
• 开关状态为 false → 输出 true，灯泡开启。

组成

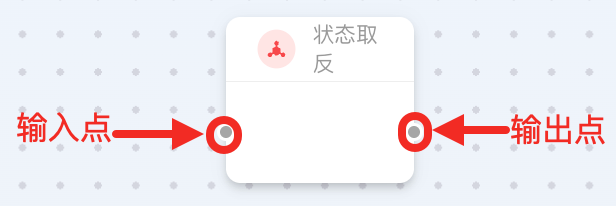

此卡片为双点卡片，无需额外配置参数，说明如下：

连接点	是否必选	说明
输入点	✔	连接一个布尔型 赋值变量，用于向本卡片传递一个布尔值。
输出点	✔	连接一个布尔型 赋值变量，用于接收与输入数据相反的布尔值。

使用步骤

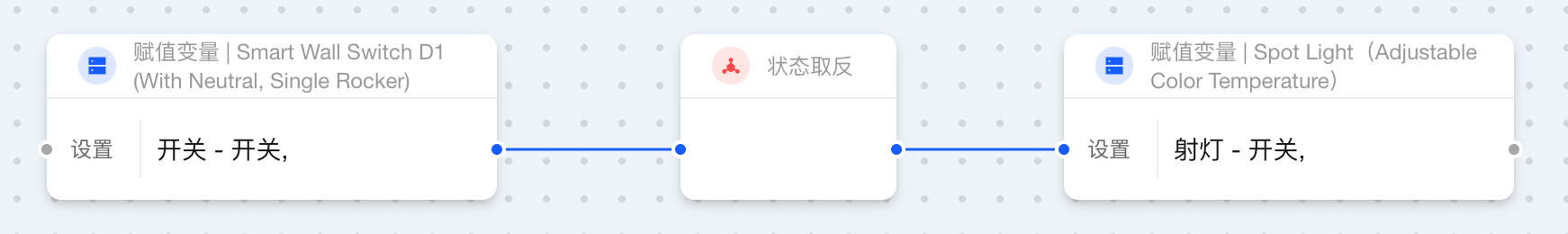

状态取反 卡片的使用步骤如下所示：

1. 在卡片左侧连接一个 赋值变量 卡片，用于获取该变量的布尔值
2. 在卡片右侧连接一个 赋值变量 卡片，用于接收相反的布尔值，从而控制设备。

逻辑运算

功能

当您需要比较两个数值以决定是否执行某个自动化行为时，可以使用“逻辑运算”卡片。

该卡片支持以下比较方式：

• 大于
• 小于
• 等于
• 大于或等于
• 小于或等于

组成

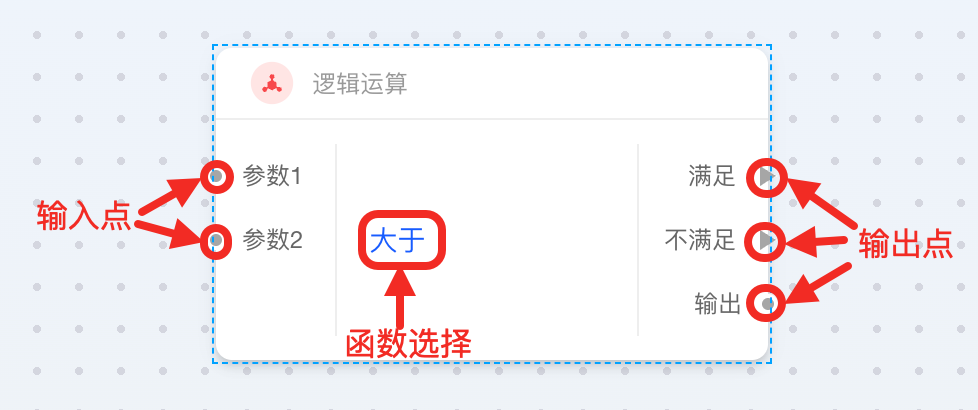

此卡片为多点类型，包含 1 个可配置参数，说明如下：

连接点或参数	是否必选	说明
参数 1（输入点）	✔	传入被比较的数值，可连接 1 个数值型 赋值变量 或 数值变量。
参数 2（输入点）	✔	传入作为参照的数值，可连接 1 个数值型 赋值变量 或 数值变量。
函数	✔	选择比较方式： 大于：参数 1 > 参数 2 小于：参数 1 < 参数 2 等于：参数 1 = 参数 2 大于或等于：参数 1 ≥ 参数 2 小于或等于：参数 1 ≤ 参数 2
满足（输出点）	二者必选其一	连接判断为真时执行的行为。
不满足（输出点）	二者必选其一	连接判断为假时执行的行为。
输出（输出点）	✘	输出比较结果。

使用步骤

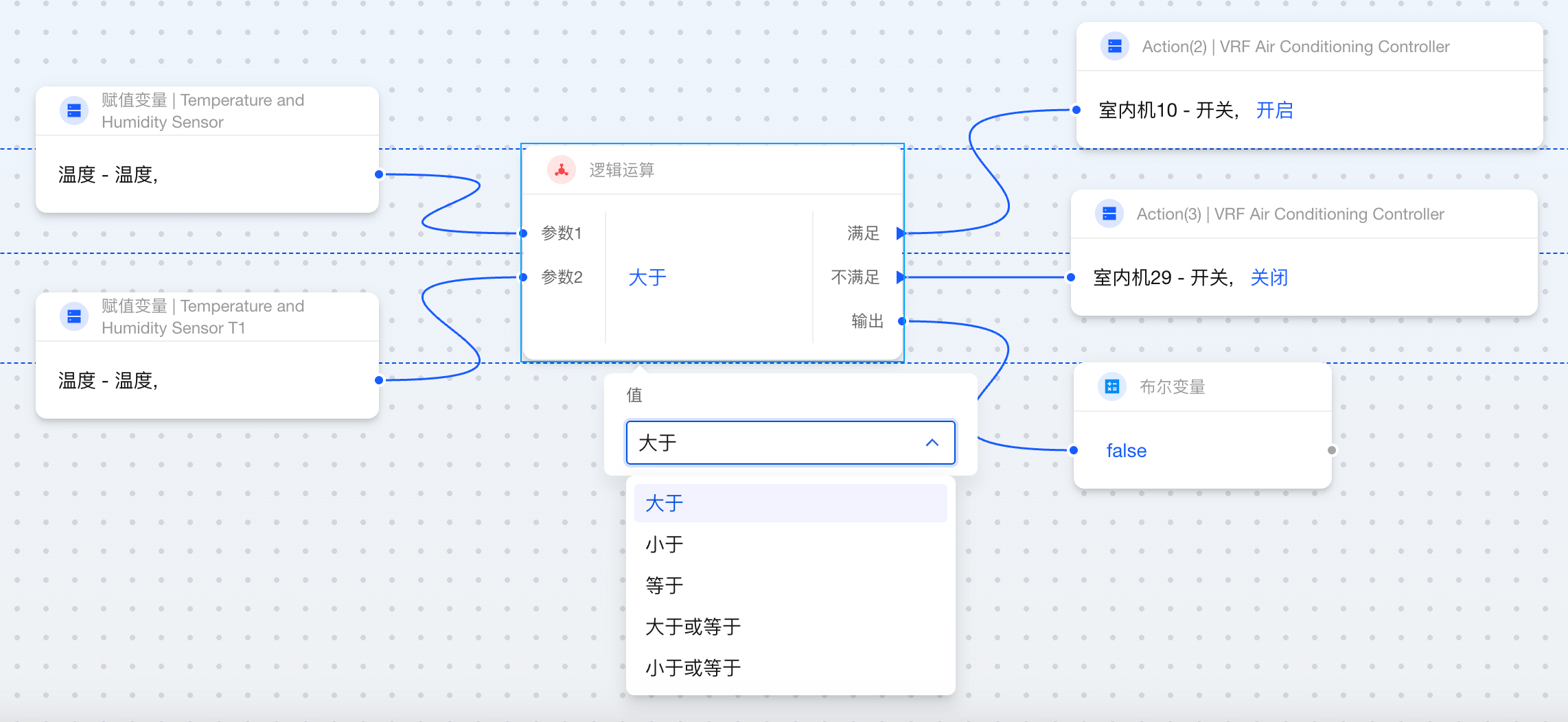

逻辑运算 卡片的使用步骤如下所示：

1. 在卡片左侧分别连接两个数值参数（参数 1 和参数 2）。
2. 在卡片中选择所需的比较方式（如“大于”）。
3. 在卡片右侧分别连接判断为真或判断为假时应执行的行为。
4. 在卡片右侧连接一个 布尔变量 卡片，可以获取比较结果。此点也可以连接其他卡片，如 与 卡片和 或 卡片等。
