时间

提示

截图与实际界面可能有所不同，请以实际为准。

概述​

通过时间类卡片，您可以在自动化流程中精确控制设备行为的触发时机。

支持的场景包括：在 特定时间点 或 时间段 触发操作、延迟执行下一步、将瞬时状态转换为带持续时间的区间，或 根据多个行为按序完成后才触发特定行为。

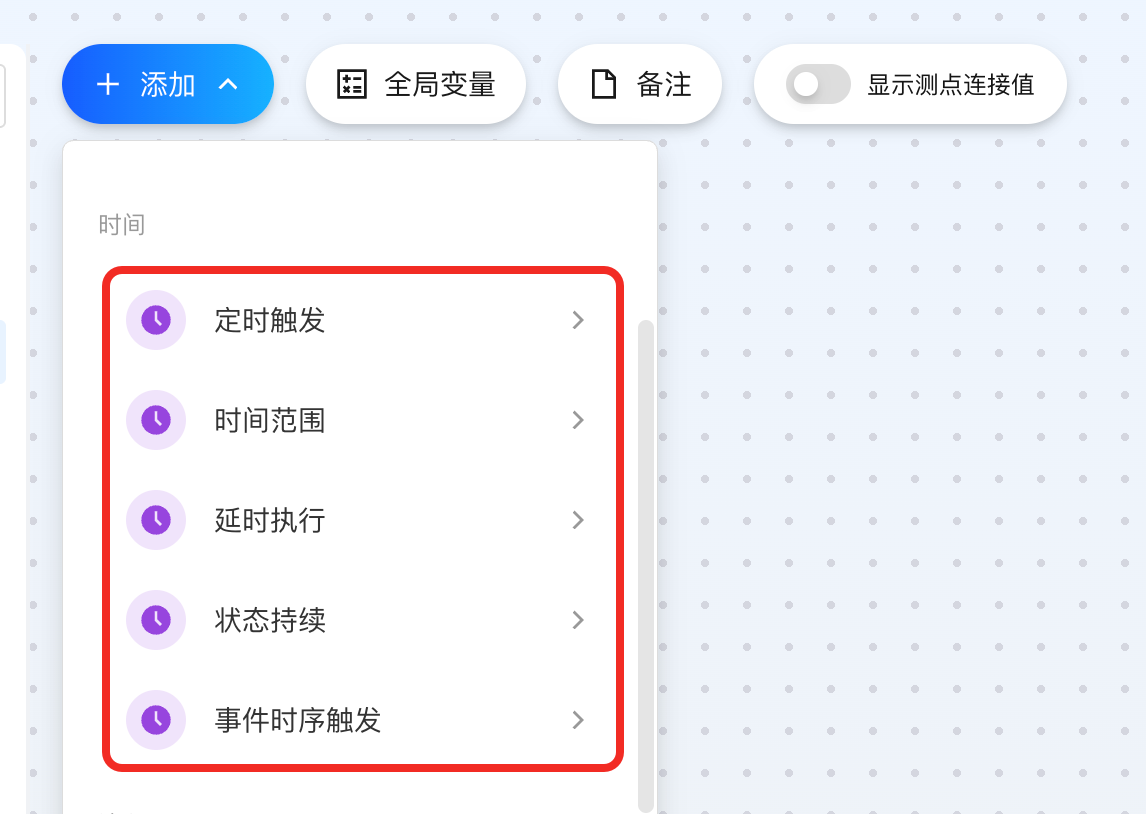

时间类包含的卡片如下图所示：

事件类卡片概览

定时触发​

功能​

如需规定某个行为在具体的某个时刻发生，可以使用此卡片。

组成​

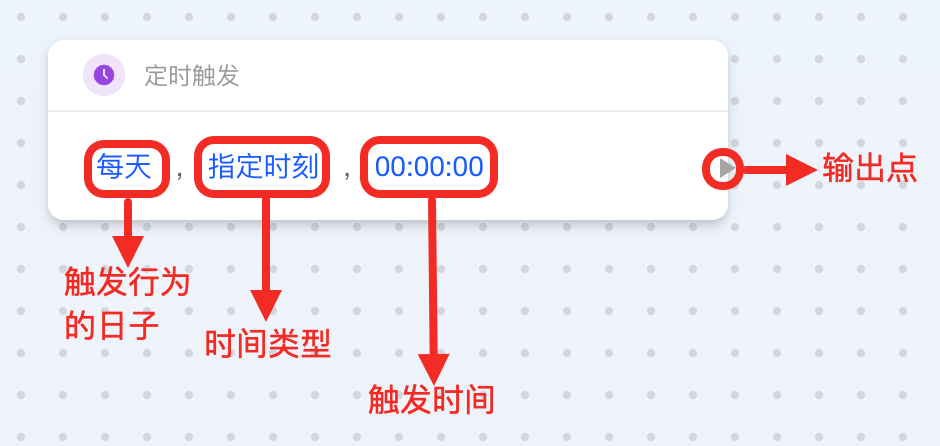

设置定时触发的卡片

此卡片为单点输出型卡片，拥有 3 个配置参数，说明如下：

参数或连接点是否必选说明
触发行为的日子✔支持选择每周周几触发行为。
时间类型✔支持指定时刻、日出、日落。
时间✔根据“时间类型”的值而变：
  • 当时间类型为指定时刻时，此参数为 24 小时值的绝对时间点；
  • 当时间类型为日出或日落时，此参数为相对时间点（如15分钟前）。
输出点✔连接待触发的行为。

使用步骤​

定时触发卡片的使用步骤说明如下：

  1. 选择触发行为的日子（每周周几，可多选）。

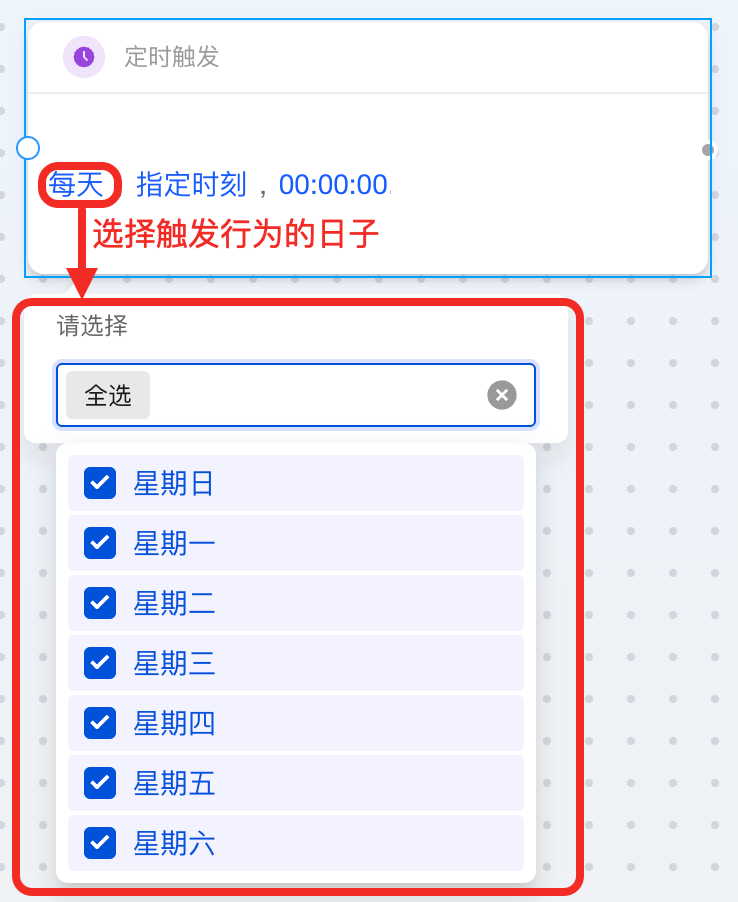

    选择一周的某几天

  2. 设定时间类型。

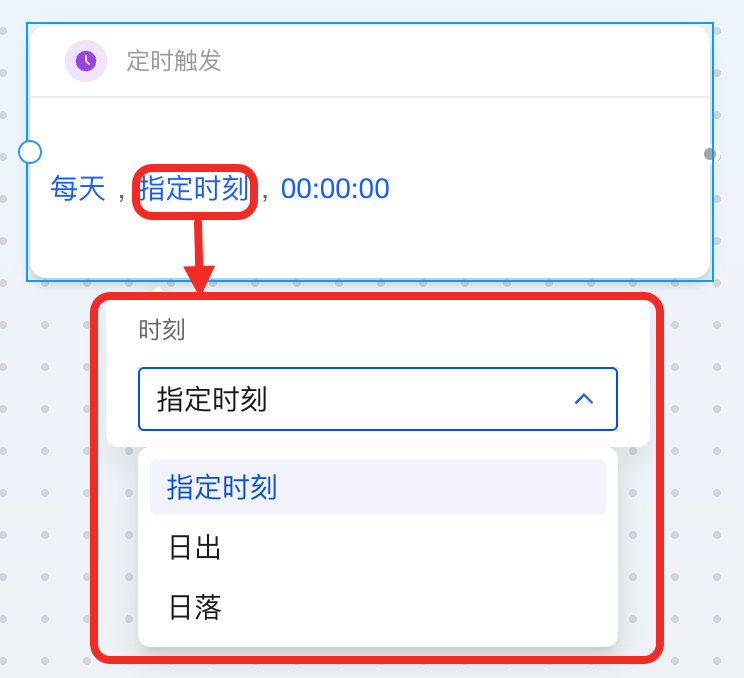

    选择时间类型
    提示

    选择日出或日落时，请输入您家庭的经纬度，格式如下：

    • 北纬、东经 → 使用正数（如：北纬 35.0° → 35.0）
    • 南纬、西经 → 使用负数（如：西经 120.0° → -120.0）

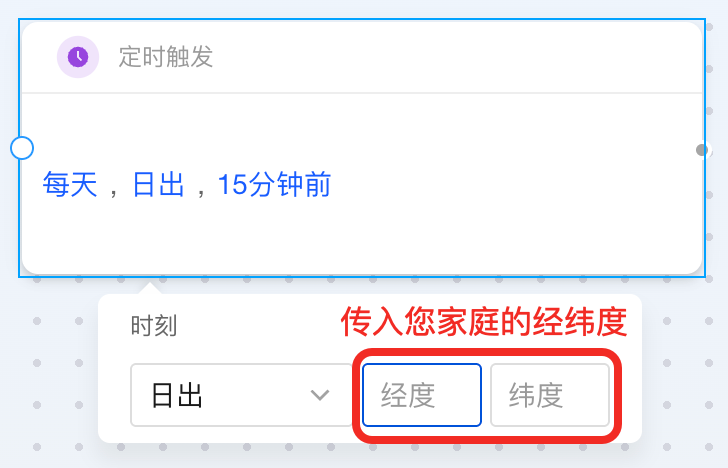

    传入家庭的经纬度

  3. 设置时间。

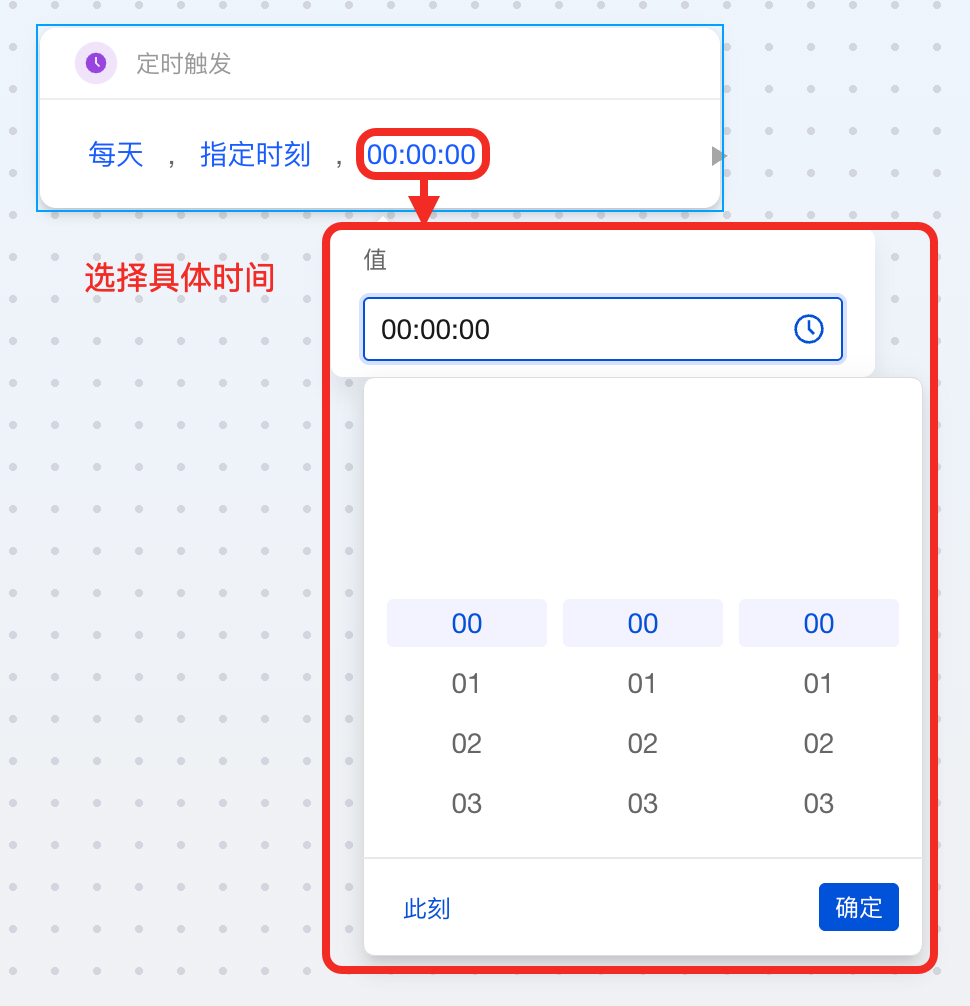

    设置具体时间点

  4. 在卡片右侧，连接待触发的行为。

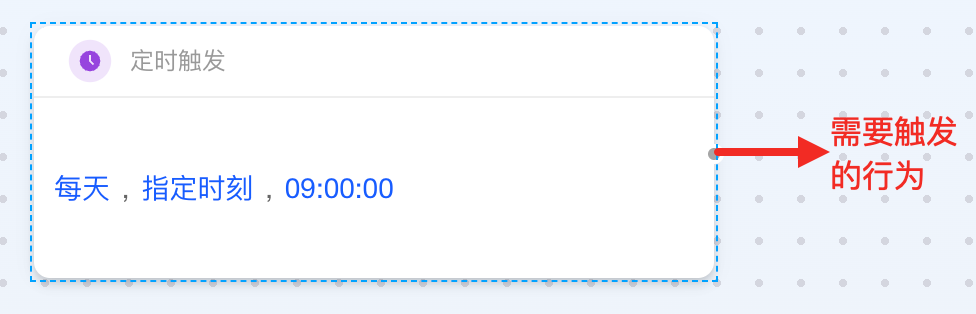

    连接待触发的行为

时间范围​

功能​

使用此卡片，您可以实现这样的逻辑：仅当前置行为在制定时间段内发生，后续动作才会发生。

组成​

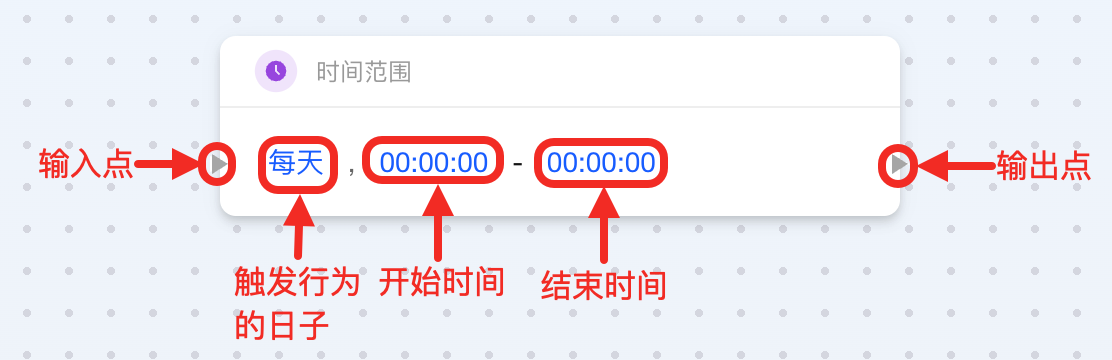

此卡片为双点卡片，拥有 3 个配置参数，说明如下：

连接点或参数是否必选说明
输入点✔连接需要监听的 当 卡片。
触发行为的日子✔选择此逻辑有效的日子，可多选。
开始时间✔开始时间，为 24 小时值的绝对时间点。
结束时间✔结束时间，为 24 小时值的绝对时间点。
输出点✔连接待触发的行为。

使用步骤​

时间范围卡片的使用步骤说明如下：

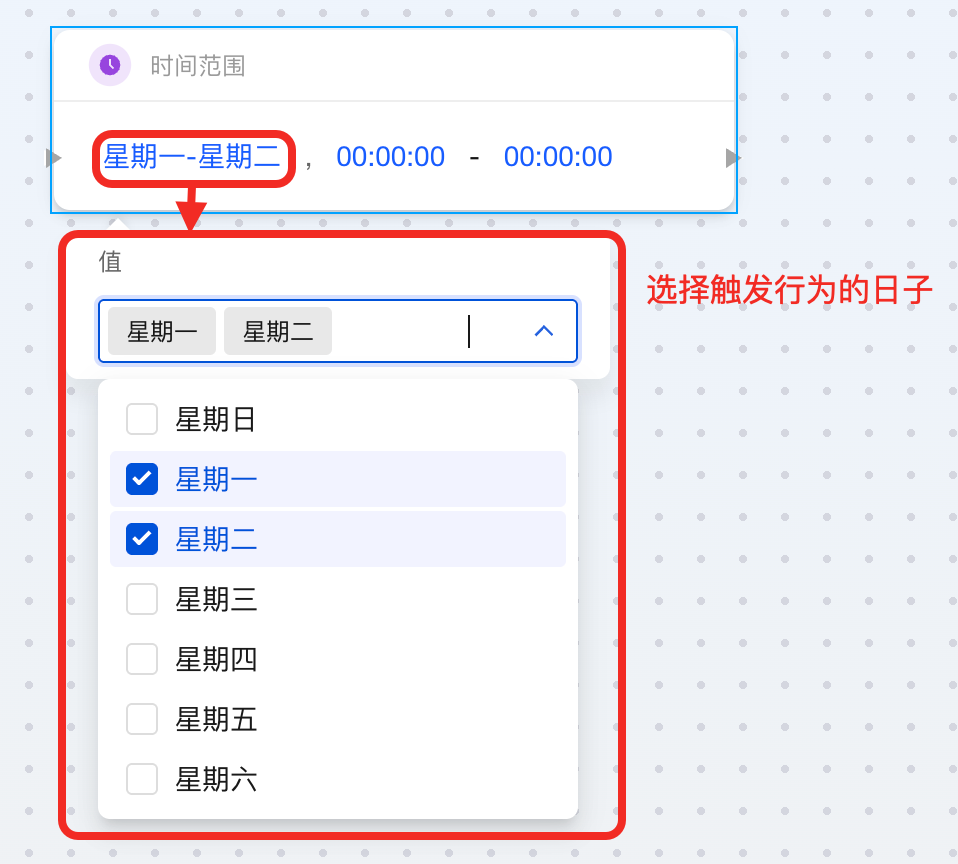

  1. 选择每周周几（可多选）触发行为。

    选择每周周几触发行为

  2. 设置时间范围。

    提示

    时间范围选择 00:00:00-00:00:00 时，表示此逻辑全天生效。

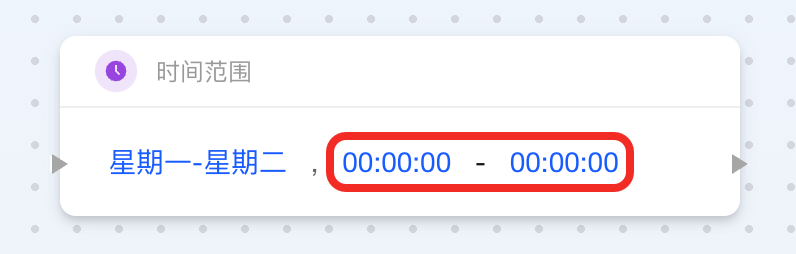

    设置时间范围

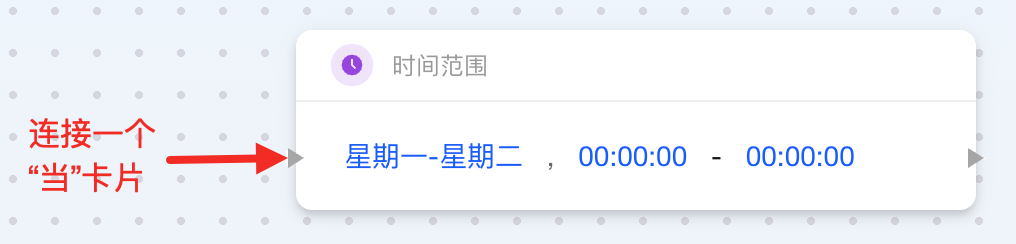

  3. 在卡片左侧连接需要监听的 当 卡片，表示只有这个行为在卡片指定的日子和时间内被触发时，才可以触发下一个行为。

    连接一个当卡片

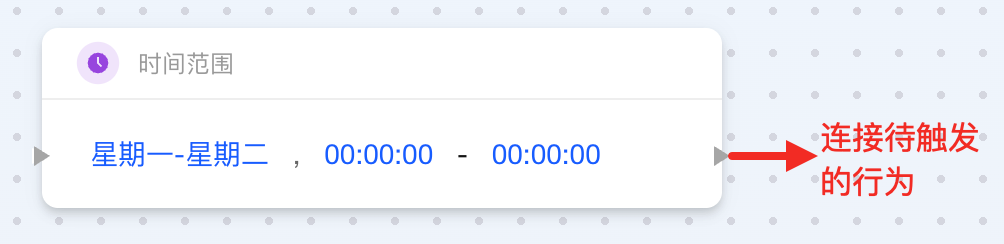

  4. 在卡片右侧，连接待触发的行为，如 就 卡片。

    连接待触发的行为

延时执行​

功能​

当您希望在前一个行为完成后，延迟一段时间再触发下一个行为时，可用此卡片将两者连接，实现延时效果。

可应用在以下场景：

  • 防抖动处理：避免传感器信号频繁抖动导致的误触发。
  • 延迟响应：需要在某个事件发生后延迟一段时间再执行后续动作的场景。
  • 定时联动：如开门后延迟 30 秒自动关灯。

组成​

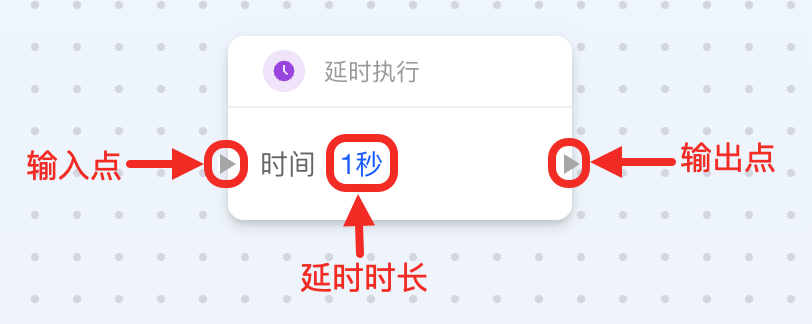

延迟卡片的介绍

此卡片为双点卡片，拥有 1 个配置参数，说明如下：

连接点或参数是否必选说明
输入点✔连接前一个行为。
延时时长✔延时时长，支持秒、分钟或小时为单位。
输出点✔连接被延迟触发的行为。

使用步骤​

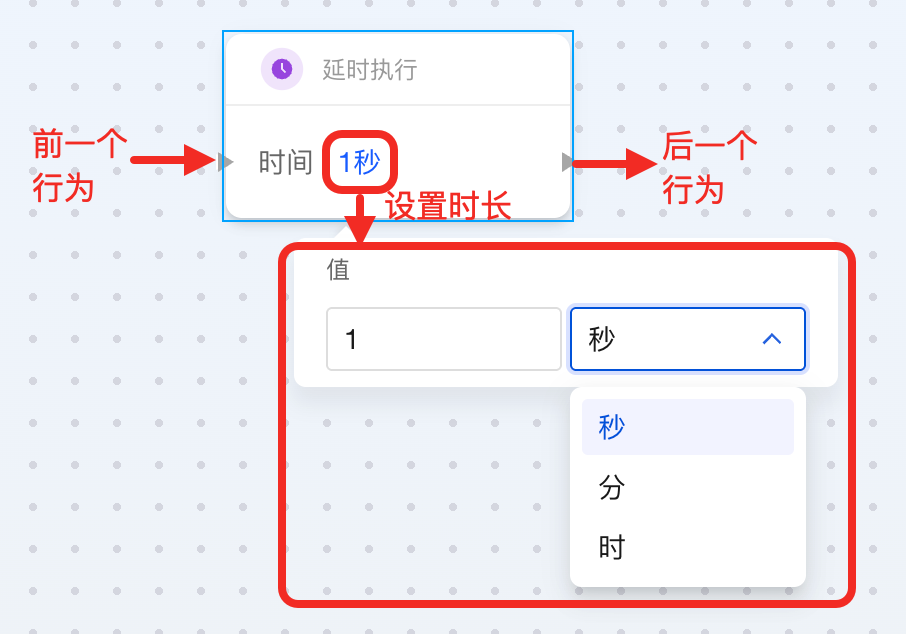

延时执行卡片

延时执行卡片的使用步骤说明如下：

  1. 在卡片左侧连接第一个行为。
  2. 在卡片右侧连接第二个行为。
  3. 设置延迟时长。

状态持续​

功能​

“状态持续”卡片有两种主要用途：

  • 延时修改参数：
    在某个事件或状态发生后的指定时间内，自动修改设备的布尔型参数。
  • 延长瞬时状态：
    将原本瞬时的事件或状态转化为带有持续时间的区间，可用于对多个状态进行逻辑计算（与 / 或），并根据计算结果触发后续动作。

组成​

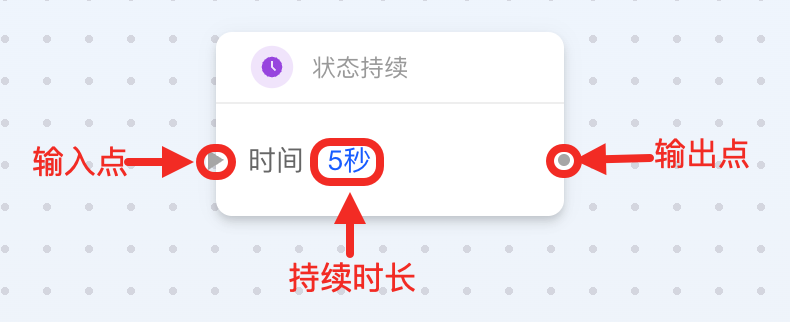

此卡片为双点卡片，拥有 1 个配置参数，说明如下：

连接点或参数是否必选说明
输入点✔连接需要监听的状态（当 卡片）。
持续时长✔状态持续时长，支持秒、分钟或小时为单位。
输出点✔根据用途，支持连接以下卡片：

使用方法​

修改设备布尔值​

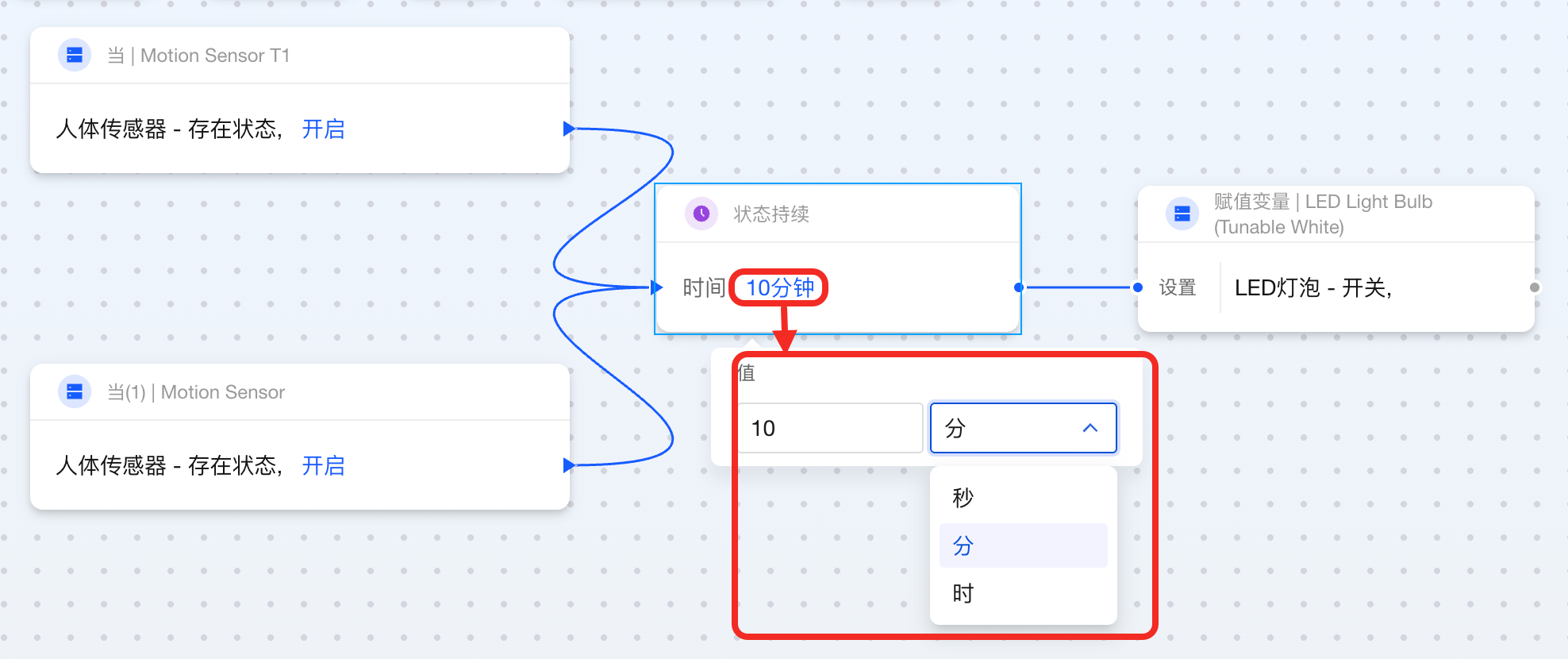

设备状态持续

上图展示了状态持续如何用于修改设备布尔值：

  • 在房间中安装了 2 个动静传感器，任一传感器检测到有人，状态持续卡片就会启动，并向灯泡开关状态卡片输出 true，灯泡随即开启。
  • 每次有传感器再次检测到有人，“有人状态”的持续时间会自动延长 10 分钟，灯泡持续保持开启。
  • 如果在这段时间内所有传感器都未再检测到有人，10 分钟倒计时结束后，状态持续卡片输出 false，灯泡自动关闭。

具体步骤如下：

  1. 在状态持续卡片左侧连接当卡片（图中为 2 个动静传感器的存在状态卡片）。
  2. 设置状态持续时长（支持秒、分钟或小时为单位）。
  3. 在状态持续卡片右侧连接布尔型赋值变量卡片（图中为灯泡的开关变）。

根据逻辑运算结果控制设备​

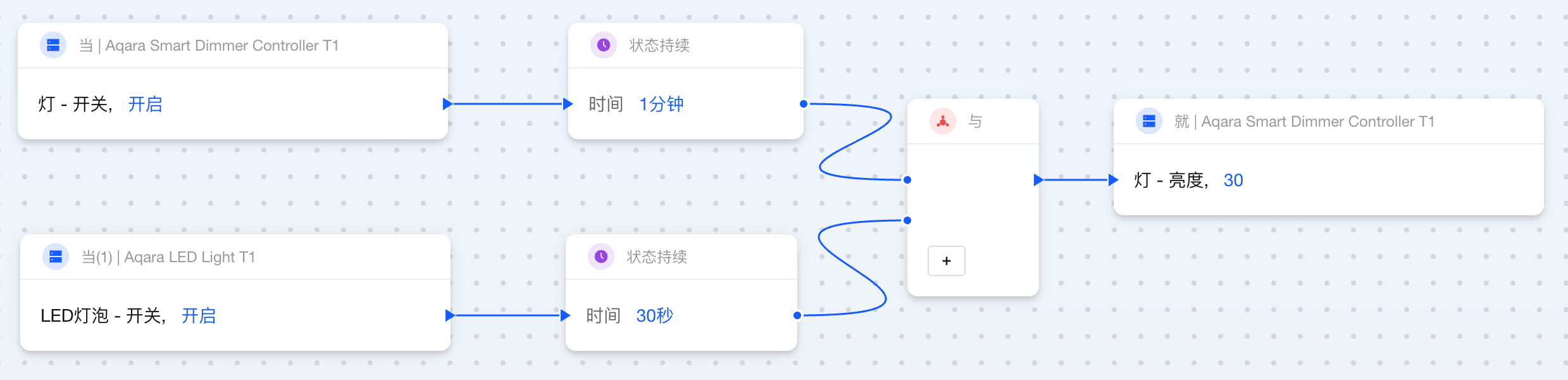

设备状态持续

上图展示了两种情况下，Aqara Smart Dimmer Controller T1 都会自动把亮度调到 30%：

  • 当 Aqara Smart Dimmer Controller T1 开启后 1 分钟内，Aqara LED Light T1 开启。
  • 当 Aqara LED Light T1 开启后 30 秒内，Aqara Smart Dimmer Controller T1 开启。

具体步骤如下：

  1. 添加 2 条或更多“当-状态持续”逻辑。
  2. 将上述逻辑连接至与卡片。
  3. 将与卡片的输出点连接至 就 卡片。

事件时序触发​

功能​

如果您希望定义一系列事件在特定时间顺序内依次发生时，触发后续动作，可以使用此卡片。例如，在门锁解锁后的 10 秒内，如果室内传感器检测到有人，则触发开启空调。

组成​

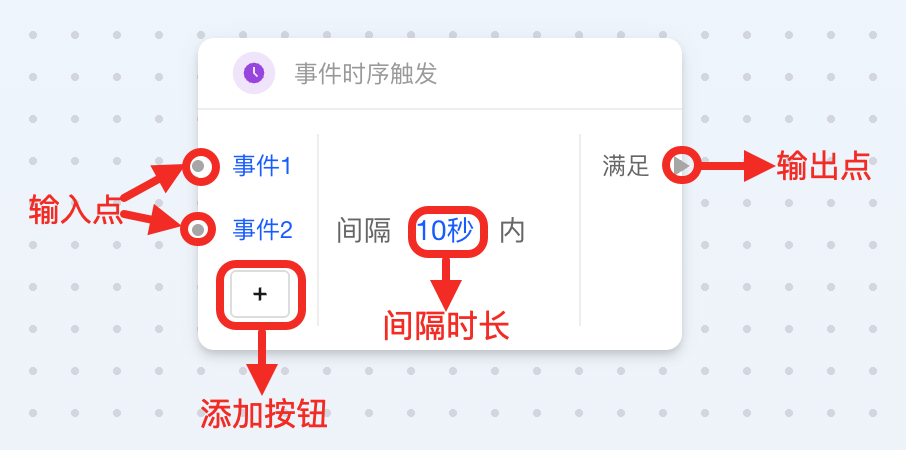

时间时序触发组成

此卡片为多点卡片，拥有 1 个添加按钮和 1 个配置参数，说明如下：

连接点或参数是否必选说明
事件 1（输入点）✔表示事件顺序为 1，以这个事件开始起计时，常连接 当 卡片，可连接 且
事件 2（输入点）✔表示事件顺序为 2，连接 当 卡片
添加按钮✘用于添加更多输入点，以连接更多事件。 ｜
间隔时长✔规定间隔时长，支持秒、分、时。
满足（输出点）✔连接 就 卡片，作为后续触发行为。

使用步骤​

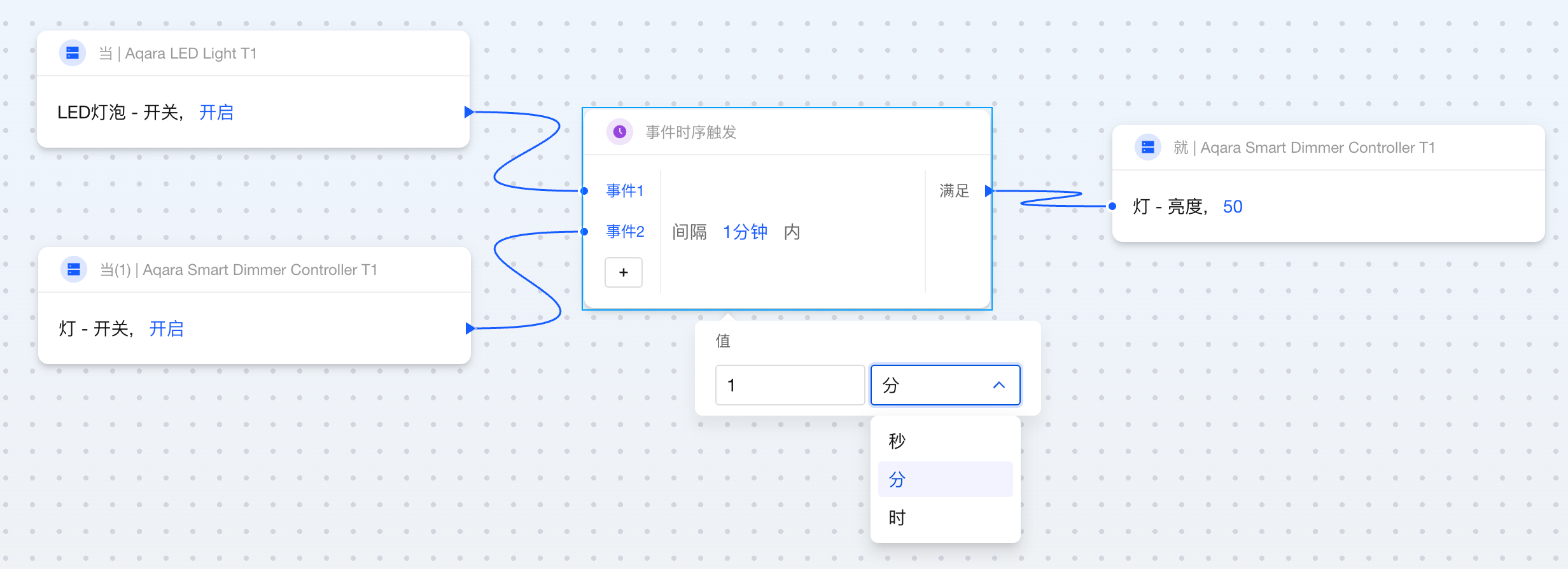

事件时许触发示意

上图展示了当 Aqara LED Light T1 开启后 1 分钟内，Aqara Smart Dimmer Control 也开启，则将 Aqara Smart Dimmer Control 的亮度调整为 50。

具体步骤：

  1. 事件顺序触发卡片左侧输入点按序连接不同的当卡片（图中为 Aqara LED Light T1 和 Aqara Smart Dimmer Control 的开关状态卡片）。
  2. 设置间隔时长。
  3. 事件顺序触发卡片右侧输出点连接就（图中为 Aqara Smart Dimmer Control 的亮度调整卡片）。
